Jak správně dimenzovat DC slučovač pro váš systém solárních panelů

Přemýšleli jste někdy, zda váš systém solárních panelů funguje tak efektivně a bezpečně, jak by měl? Jako vlastník nebo instalátor solárního systému jste se pravděpodobně zaměřili na panely a střídače. Ale je tu kritická složka, které se často nedostává pozornosti, kterou si zaslouží:DC slučovací skříň. Tento neopěvovaný hrdina vašeho FV pole řídí komplexní tok energie z vašich panelů a zajišťuje, že vše běží hladce a chráněno. Nesprávný výběr může vést ke ztrátám energie, bezpečnostním rizikům a frustrujícím odstávkám systému. NaSoutya, těmto bolestivým bodům důvěrně rozumíme. Během let inženýrských a terénních zkušeností jsme viděli, jak správně dimenzovatDC slučovací boxtvoří robustní páteř spolehlivé solární instalace. Tato příručka vás provede profesionálním, ale přímočarým způsobem, jak přesně dimenzovat tuto klíčovou součást pro vaše specifické potřeby.

Co přesně je DC Combiner Box a proč na velikosti záleží?

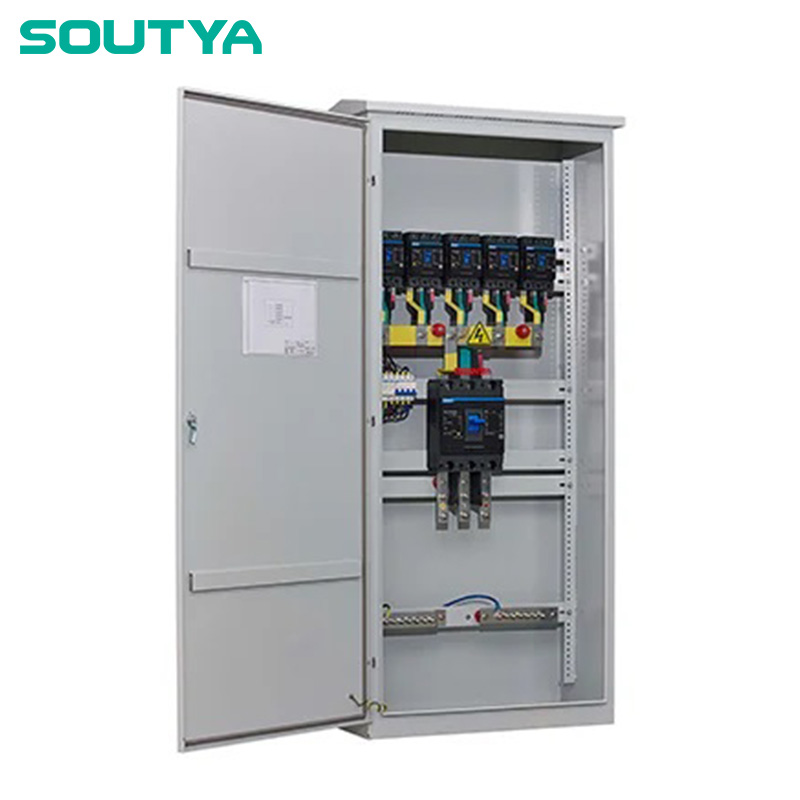

Začněme základy. ADC slučovací boxje kryt namontovaný mezi vaše solární panely a střídač. Jeho primárním úkolem je konsolidovat výstup z více solárních řetězců (skupin panelů zapojených do série) do jednoho páru vodičů, které napájejí střídač. Ale umí mnohem víc. Obsahuje kritická ochranná zařízení, jako jsou pojistky nebo jističe pro každý řetězec, které chrání před nebezpečnými zpětnými proudy a přetížením. Poskytuje také centrální bezpečný bod pro monitorování systému, údržbu a odpojení.

Proč je tedy velikost tak kritická? Poddimenzovaný slučovací box se může přehřát, zbytečně zakopnout ochranná zařízení nebo dokonce představovat riziko požáru. Nadměrně velká krabice, i když je bezpečná, znamená, že jste utratili peníze za kapacitu, kterou nepotřebujete, a zabrala více místa, než je nutné. Správné dimenzování zajišťuje dokonalou rovnováhu mezi bezpečností, výkonem a hospodárností. Zajišťuje vašiDC slučovací boxydokáže zvládnout maximální elektrický proud a napětí, které vaše pole produkuje, jak za normálních, tak za extrémních podmínek.

Jaké klíčové elektrické parametry musíte nejprve vypočítat?

Než se vůbec podíváte na katalogy produktů, musíte shromáždit některá základní data z návrhu pole panelů. To není tak skličující, jak to zní. Primárně budete pracovat se čtyřmi klíčovými parametry: Maximální výkonový proud (Imp), Zkratový proud (Isc), Napětí otevřeného okruhu (Voc) a Maximální systémové napětí. Tyto hodnoty jsou uvedeny v datovém listu vašich solárních panelů a jsou ovlivněny vaší místní teplotou.

• Proud řetězce:To určuje jmenovitý proud potřebný pro vstupní pojistky/jističe a vnitřní přípojnice. Klíčovou hodnotou je zdeZkratový proud (Isc)jednoho panelu. Poté použijete bezpečnostní faktory.

• Napětí struny:To určuje jmenovité napětí požadované pro součásti krabice. Kritická hodnota jeNapětí otevřeného obvodu (Voc)z jednoho panelu, upraveného pro nejnižší očekávanou teplotu na vašem místě. Upravený Voc panelu vynásobíte počtem panelů v jednom řetězci série.

Zjednodušme si to na praktickém příkladu. Předpokládejme, že používáme 400W panely s následujícími specifikacemi:

• Isc = 10,5 A

• Vo = 40,5 V

• Teplotní koeficient Voc = -0,3 %/°C

Nyní zvažte místo, kde je nejnižší zaznamenaná teplota -10 °C a máme 12 panelů na řetězec. Výpočet by vypadal takto:

Tabulka 1: Příklad výpočtu klíčových elektrických parametrů

Tyto vypočítané hodnoty – přibližně 537 V a 10,5 A na řetězec – jsou základem pro výběr vašehoDC slučovací box.

Jak si vyberete správný model Soutya DC Combiner Box?

Jakmile budete mít své základní elektrické parametry, dalším krokem je jejich přizpůsobení kompatibilnímu slučovacímu boxu. Toto je místoSoutyaprodukty září a nabízejí jasné a robustní specifikace navržené pro aplikace v reálném světě. Musíte vzít v úvahu několik specifikací krabice.

• Maximální vstupní řetězce:Kolik samostatných řetězců potřebujete zkombinovat? Naše boxy se dodávají v konfiguracích 4 v 1, 6 v 1, 8 v 1, 10 v 1 a ještě větších.

• Maximální systémové napětí (Vdc):To musí překročit vášUpravený String Vocvypočteno v tabulce 1. Pro náš příklad 537V by byl vhodný box s jmenovitým napětím 600V nebo 1000V, přičemž 1000V nabízí větší prostor pro budoucí rozšíření.

• Jmenovitý vstupní proud řetězce (A):Jmenovitý výkon pojistky nebo jističe na řetězec. Musí to být alespoň 156 % Isc struny (podle směrnic NEC). Pro naše 10,5A Isc: 10,5A * 1,56 =16,38A. Vybrali byste další standardní velikost, obvykle a20Apojistka.

• Jmenovitý hlavní výstupní proud (A):Jmenovitý výkon hlavního výstupního jističe nebo pojistky. Toto je založeno nasoučet všech vstupních proudů stringůvynásobené faktorem bezpečnosti a rozmanitosti.

Řekněme, že náš vzorový projekt má 6 stejných řetězců. Zde je návod, jak bychom vybrali aSoutyamodel:

Tabulka 2: Průvodce výběrem slučovače Soutya (Příklad: SY-COM-6S)

Jak můžete vidět,SoutyaModel SY-COM-6S nejen splňuje, ale překračuje požadavky našeho vzorového systému, poskytuje zásadní bezpečnostní rezervy a cenné volitelné funkce. NášDC slučovací boxyjsou postaveny s touto filozofií: poskytují prostor pro spolehlivost a možnosti náhledu.

Jaké jsou běžné časté dotazy ohledně slučovačů DC?

Orientace ve specifikách může vyvolat mnoho otázek. Zde jsou tři nejčastější, se kterými se setkávámeSoutya.

FAQ 1: Mohu připojit řetězce s různým počtem panelů nebo různými značkami panelů do stejného slučovače DC?
Je to technicky možné, ale obecně se nedoporučuje, pokud pro to není krabice speciálně navržena. Primárním problémem je nesoulad napětí. Řetězce s různým napětím (kvůli různým počtům panelů nebo specifikacím) se budou při kombinaci pokoušet vyrovnat, což vede ke ztrátě výstupního výkonu a potenciálnímu namáhání nízkonapěťového řetězce. Pro optimální výkon jsou všechny řetězce připojeny ke standarduDC slučovací boxby měly být stejné v modelu panelu, množství a orientaci.

FAQ 2: Potřebuji vždy pojistku pro každý řetězec v mé slučovací skříni?
Ne vždy. National Electrical Code (NEC) poskytuje klíčovou výjimku. Pokud máte paralelně pouze dva stringy, obvykle nepotřebujete stringové pojistky, protože maximální možný zpětný proud z jednoho zdravého stringu do vadného stringu pravděpodobně nepřekročí ampacitu vadného stringu. Pokud však máte tři nebo více řetězců paralelně, pojistky nebo jističe pro každý řetězec jsoupovinnék ochraně proti nadměrnému zpětnému toku proudu. Vše standardníSoutyaslučovací boxy jsou předkonfigurovány s požadovanou ochranou na řetězec pro plnou shodu a bezpečnost.

FAQ 3: Jak důležité je hodnocení IP (Ingress Protection) pro slučovací box a co bych měl hledat?
Nesmírně důležité. TheDC slučovací boxje instalován venku, vystaven dešti, prachu a případně sněhu. Špatné těsnění může vést k pronikání vlhkosti, což způsobuje korozi, zkraty a selhání systému. Pro většinu venkovních aplikací minimální hodnoceníIP65se doporučuje. Toto hodnocení zaručuje úplnou ochranu proti vnikání prachu a ochranu proti nízkotlakým proudům vody z jakéhokoli směru.Soutyaskříně jsou obvykle hodnocenyIP65nebo vyšší, zajišťující dlouhodobou odolnost v drsných podmínkách prostředí.

Jak váš výběr ovlivňují fyzické a environmentální faktory?

Elektrické specifikace jsou polovina příběhu. Kde a jak krabici namontujete, je stejně důležité. Zvažte materiál krytu – dielektrický plast je nákladově efektivní a odolný proti korozi, zatímco kov (jako hliník s práškovým nástřikem) nabízí vynikající mechanickou pevnost a odvod tepla. Fyzická velikost musí pojmout všechny součásti s vhodným prostorem pro ohýbání drátu. Umístění vstupu vedení by mělo odpovídat vašemu schématu zapojení.

Prostředí je klíčové. Pobřežní lokality vyžadují vysokou odolnost proti korozi. Oblasti s vysokou bleskovou aktivitou dělají z vestavěného vysokokapacitního přepěťového ochranného zařízení (SPD) neobchodovatelné. Pro horké klima zajistěte, aby teplotní jmenovité hodnoty krabice a snížení jmenovitých hodnot jejích součástí (jako jsou pojistky) byly dostatečné. NaSoutya, inženýrujeme našeDC slučovací boxys ohledem na tyto globální výzvy pomocí materiálů a návrhů, které obstojí ve zkoušce času a prvků.

Jste připraveni vybudovat bezpečnější a účinnější sluneční soustavu?

Velikost vašehoDC slučovací boxsprávně není jen technické zaškrtávání; je to investice do bezpečnosti, účinnosti a dlouhé životnosti celé vaší investice do solární energie. Metodickým výpočtem parametrů vašeho řetězce a jejich přiřazením k robustnímu, dobře navrženému produktu odstraníte hlavní bod selhání a získáte klid.

NaSoutya, specializujeme se na poskytování tohoto klidu. Náš sortimentDC slučovací boxyje precizně zkonstruován, vyroben s dlouhou životností a navržen s ohledem na přehlednost – díky čemuž je výběr a proces instalace pro profesionály hladší a zajišťuje spolehlivý výkon po mnoho let. Neprodáváme pouze komponenty; poskytujeme základní spolehlivost, na které závisí váš solární systém.

Máte na mysli konkrétní projekt nebo potřebujete odbornou radu ohledně výběru dokonalého slučovacího boxu pro vaše jedinečné nastavení?Náš tým technické podpory je připraven pomoci.Kontaktujte násdnespro personalizovanou konzultaci, podrobné produktové listy nebo pro vyhledání distributora ve vašem okolí. Pojďme společně vybudovat bezpečnější a chytřejší solární budoucnost.
