Slučovač 690V AC 4v1 výstup

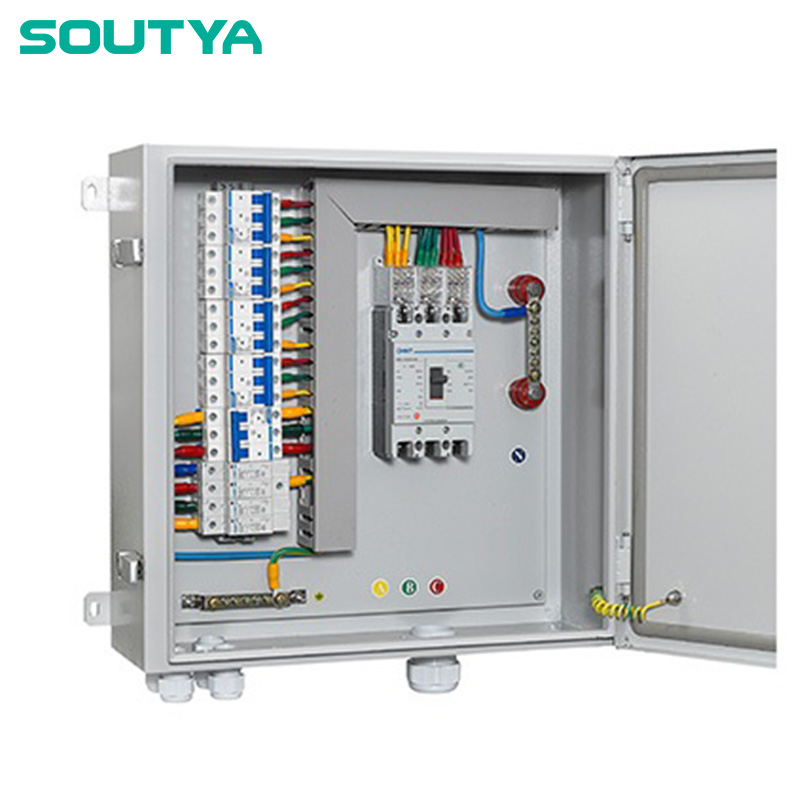

690V AC Combiner Box 4 In 1 Out, dodávaný čínským výrobcem Zhejiang Soutya New Energy LLC, je 690V třífázová jednotka střídač-kombinátor vyrobeno s práškovým nástřikem, ocelovým krytem odolným vůči UV záření a IP65 / Těsnění s hodnocením IK10 pro odolný venkovní výkon. Ohradní domy čtyři 4pólové AC jističe (160-250A), které dodávají individuální nadproudová a zkratová ochrana pro každý vstup měniče, zatímco jediný 4pólový AC jistič (630-1000A) poskytuje viditelná izolace a ochrana proti přetížení pro kombinovaný výstup. Továrně zapojené měděné přípojnice L1, L2, L3, N a PE zajišťují spolehlivost proudová zatížitelnost a vyrovnání potenciálů a vestavěný typ 2 4 pól 690V AC přepěťová ochrana chrání před bleskem přepětí. Navrženo pro až čtyři solární stringové invertory (4*110-138kW), it poskytuje základní AC kombinaci, odolnost proti přepětí a bezpečnost údržby.

Scénáře aplikací

1. Zemní montážní bloky užitkové váhy (320–550 kW)

Čtyři 160–250A MCCB vstupy akceptují až čtyři stringové invertory o výkonu 138 kW; a MCCB s výstupem 1000 A napájí VN trafostanici, čímž se snižuje počet kabelů výkopové náklady ve velkých solárních parcích.

2. Lyže centrálního měniče

Namontovaný na stejném rámu jako měniče, box funguje jako „místní AC hub“ — paralelní připojení čtyř výstupů invertoru před tím, než k jednotce povede jeden velký kabel prstencové hlavní, což zjednodušuje kabeláž lyžin a přístup k údržbě.

3. Komerční střešní pole > 300 kW

Ocelové pouzdro IP65 a odolnost proti nárazu IK10 umožňují montáž na střechu prostor je omezený; komponenty s jmenovitým napětím 690 V zvyšují napětí struny a řežou Ztráty stejnosměrného kabelu a zachování kompaktní strany AC.

4. Zemědělské skleníky a stodoly

Typ-2 690 V SPD chrání ventilační, zavlažovací a dojící zařízení z bleskových přepětí běžných v otevřených polích, zatímco jednotlivé vstupy MCCB nechte farmáře izolovat jeden střídač, aniž by museli vypnout celý cluster.

5. Distribuované 4-pod komerční stránky

Každý MCCB 160–250 A slouží jako místní odpojovač pro samostatnou budovu křídlo nebo karoserie; společný výstup MCCB 630–1000 A zjednodušuje měření a připojení k síti, zatímco SPD hlídá celý areál před přechodovými jevy přepětí.
