DC AFCI slučovací box 12v1 out

1500 V DC AFCI slučovací box 12v1 out, dodávaný Čínou výrobce Zhejiang Soutya New Energy LLC, je 1500 V DC agregační jednotka chráněná proti obloukovému zkratu určená pro fotovoltaiku v užitkovém měřítku. Odlitek z práškově lakované, UV stabilní hliníkové slitiny a utěsněný na IP65 kryt odolává pobřežní slané vodě a pouštním písečným bouřím bez korozi nebo vniknutí vody. Vnitřně dvanáct DC PV pojistek dává individuální strunová nadproudová ochrana a tepelně-magnetické lisované pouzdro jistič (MCCB) s jmenovitým proudem 250 A zajišťuje zkrat a přetížení izolace. DC stykač umožňuje vzdálené vypnutí z měniče nebo SCADA pokoj a dvojité SPD třídy II (±/PE) svorkou indukované bleskové rázy. An integrovaná monitorovací řídicí jednotka (MCU) vzorkuje každý řetězec až dvanáct Snímače proudu s Hallovým jevem, dva snímače napětí a dva teplotní NTC sondy, umožňující porovnání výkonu v reálném čase, detekci obloukových poruch a rychlé otevření kontaktu do 50 ms. Všechna data jsou exportována přes izolovaný Poskytuje rozhraní RS485 s protokolem Modbus-RTU a přední LED/LCD displej místní kódy alarmů a histogramy proudu řetězce. Továrně zapojené kladné, záporné a PE přípojnice udržují spolehlivou kontinuitu uzemnění, takže box základní inteligentní izolace, ochrana a datový rozbočovač pro velké FV dílčí pole až do 12 × 20 A vstupu.

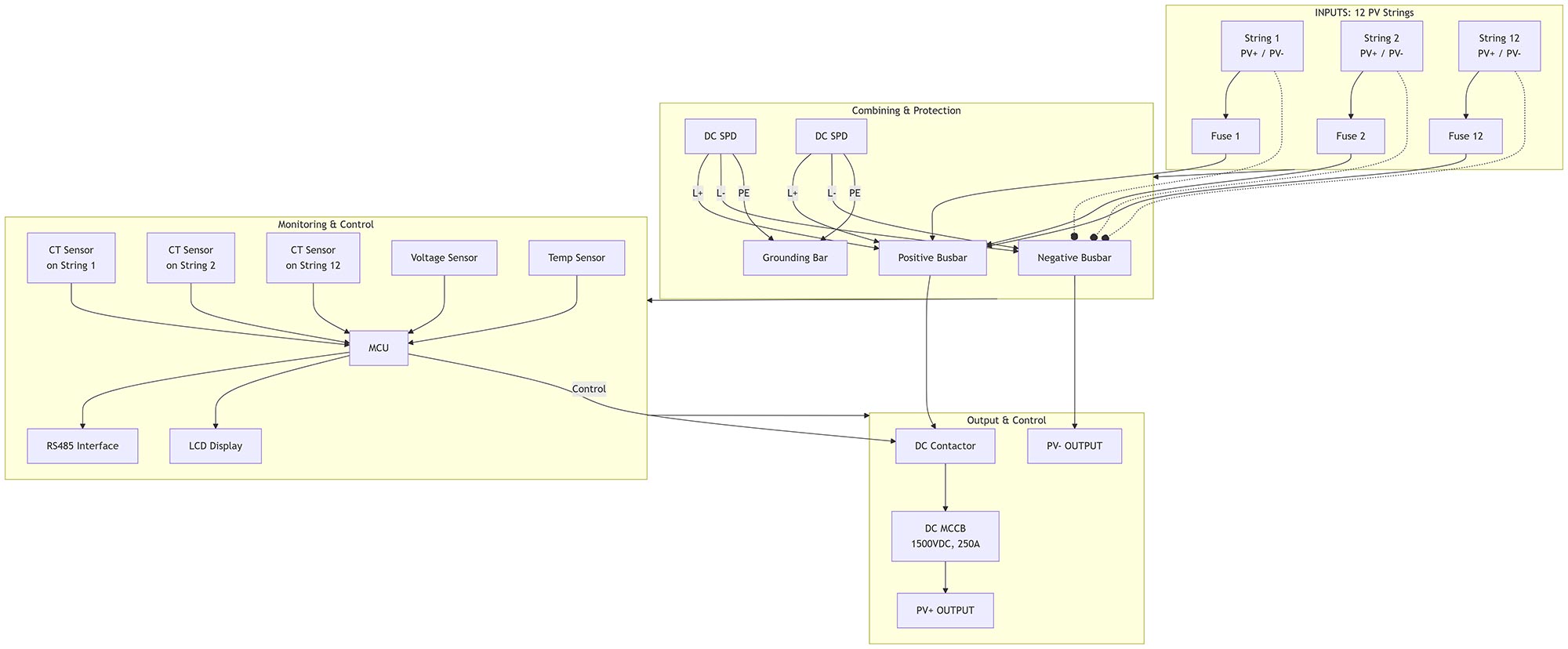

Schéma zapojení

Scénáře aplikací

FV pole v užitkovém měřítku – Smart sub-array hub

Na soklu mezi řadami sledovačů, box spojuje dvanáct 1500 V řetězců do jediného 250 A homerunu. Jednotlivé FV pojistky izolují vadné stringy zatímco jistič pouzdra formy zajišťuje zkrat a přetížení ochrana; DC stykač přijímá signál rychlého vypnutí z invertor nebo SCADA, otevření pole do 50 ms. Dvojité SPD svorkové blesky přepětí při dlouhých stejnosměrných chodech a MCU, napájené 12 Hallovými CT, signalizuje poruchu oblouku signatury a trendy nerovnováhy přes RS485 do dispečinku, pronájem čety údržby určí vadný modul před poklesem výnosu.

Velká komerční střecha – agregační bod Multi-MPPT

Skříň je napájena na ocelových podnosech přes rozsáhlé ploché střechy centrální střídač 250 kW. Napěťové a teplotní senzory sledují řetězec zdraví; LCD zobrazuje aktuální histogramy v reálném čase, takže to mohou správci zařízení porovnejte výkon MPPT bez otevření víka. Hliník IP65 odolává 55 °C střešní teplo a silný déšť, zatímco stykač umožňuje dálkové vypnutí pro bezpečnost hasičů při zásahu na střeše.

Agrovoltaický vrchlík – Zvýšený sledovací slučovač

Jednotka je zavěšena na pylonových nosnících nad řadami plodin a odolává zavlažování mlha a páry čpavku. MCCB zvládá nápor z dlouhého kabelu kapacita při restartu sledovačů při východu slunce; teplotní senzory uvnitř box a na alarmu přípojnice, pokud nárůst tepla v krytu překročí 20 K, spustí se režim se sníženým výkonem. Detekce poruchy oblouku zabraňuje vzniku sériových oblouků, které by mohly zapaluje suché listí a utěsněné hliníkové pouzdro udržuje prach a hmyz mimo živé části.

Průmyslový dvorek s mikrosítí – front-end úložiště se stejnosměrným proudem

Slučovač, upevněný na podlaze vedle bateriových kontejnerů, agreguje 12 řetězců do 1500 V DC sběrnice napájející nabíječku PCS. Aktuální senzory to potvrzují každý řetězec přispívá stejnou měrou k nabíjecím cyklům; pokud odchylka přesahuje 5 % MCU signalizuje EMS, aby vyrovnal nebo izoloval slabý řetězec. MCCB a stykač poskytuje dvoubodovou izolaci pro bezpečnou údržbu baterie SPD chrání citlivé IGBT svazky před blesky vyvolanými špičkami.
