PV monitorovací box

Kryt SYCM7 PV Monitoring Box IP65, dodávaný čínským výrobcem Zhejiang Soutya New Energy LLC, obsahuje vyhrazený datový kolektor pro platformu pro správu monitorování fotovoltaických systémů a systémů skladování energie. Umožňuje Agregace rozhraní, konverze protokolů, sběr dat, ukládání dat, centralizované monitorování a centralizované údržba různých zařízení v rámci fotovoltaických systémů a systémů skladování energie.

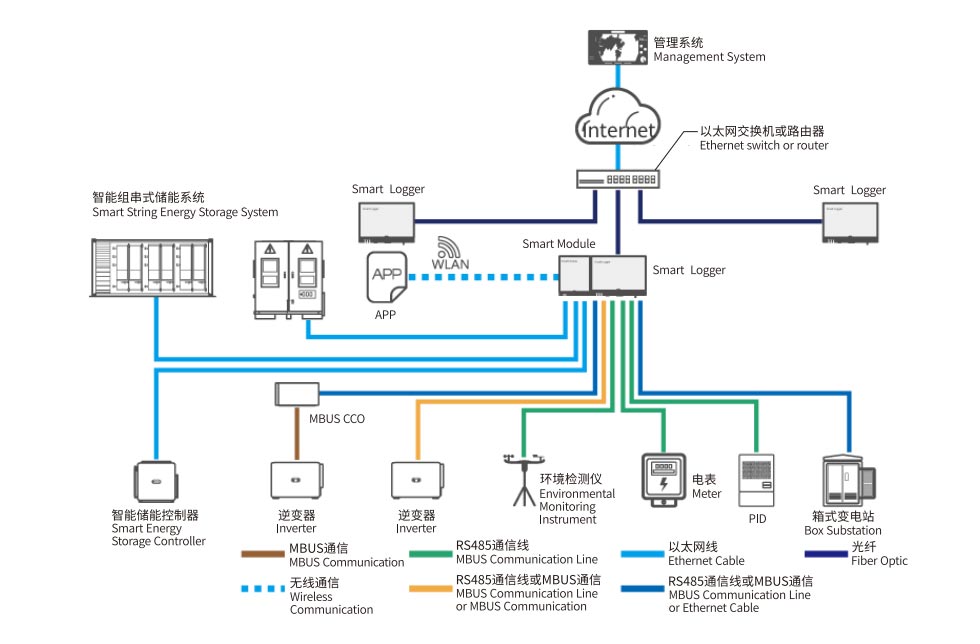

Síťové aplikace

Použitelné pro fotovoltaické systémy a systémy skladování energie:

1.Podporuje provoz na blízkém konci prostřednictvím mobilní aplikace prostřednictvím vestavěné sítě WLAN.
2. Podporuje síťování přes Rs485:
- Připojuje se k invertorům Huawei, PID a dalším zařízením.
- Připojuje se ke střídačům třetích stran, nástrojům pro monitorování prostředí, krabicovým rozvodnám (STS) a měřičům pomocí standardní protokol Modbus-RTU. - Připojuje se k měřičům pomocí protokolu DL/T645.
- Připojuje se k zařízením pomocí standardního protokolu IEC103.
3. Podporuje síťování přes Ethernet pro připojení invertorů, inteligentních řadičů ukládání energie (Smart PCS), inteligentních řetězcové systémy skladování energie, MBUS CCO a STS.
4.Podporuje síť MBUS pro připojení invertorů Huawei a PID-PVBOX, které podporují komunikaci MBUS.
5. Podporuje dvouúrovňové redundantní sítě pro spolehlivý přenos.
6.Podporuje připojení k řídicím systémům:
- Připojuje se k řídicím systémům nebo zařízením třetích stran pomocí protokolu Modbus-TCP prostřednictvím kabelové nebo bezdrátové sítě.
- Připojuje se k řídicím systémům nebo zařízením třetích stran pomocí protokolu IEC104 prostřednictvím kabelové sítě v místní síti.
- Připojuje se k systémům správy nebo zařízením třetích stran pomocí protokolu GOOSE prostřednictvím kabelové sítě.

Poznámka:
Nepodporuje síťování prostřednictvím privátních sítí 4G/3G/2G nebo LTE pro připojení k systémům správy pomocí protokolu IEC104.

Typické síťové scénáře

Podporuje vláknové kruhové sítě, vláknové hvězdicové sítě a ethernetové hvězdicové sítě.

1.Fibre Ring Networking

Poznámka:
K optické kruhové síti složené ze SmartLoggerů lze připojit až 15 SmartLoggerů, z nichž každý se může připojit k střídače, nástroje pro monitorování prostředí, měřiče a další zařízení.
Optický přepínač musí podporovat standardní protokol RSTP a musí být povolen. Nastavte prioritu můstku přepínače vyšší než 0x8000 SmartLoggeru (doporučeno: 0x7000; čím nižší hodnota, tím vyšší priorita mostu). Konfigurace metodu pro RSTP a prioritu mostu je třeba konzultovat s výrobcem. Pokud přepínač nepodporuje RSTP, vláknová kruhová síť musí být převedena na řetězovou nebo hvězdicovou topologii.
Více vláknových kruhových sítí lze agregovat pomocí ethernetového přepínače a poté připojit k systému správy.

2.Fibre nebo Ethernet Star Networking

Poznámka:
Více SmartLoggerů lze agregovat pomocí ethernetového přepínače a poté je připojit k řídicímu systému.
Při připojení SmartLoggerů k ethernetovému přepínači přes vlákno je maximální komunikační vzdálenost 12 kilometrů (s volitelný optický modul 100 Mb/s) nebo 10 kilometrů (s volitelným optickým modulem 1 Gb/s); při připojení přes Ethernet kabel, maximální vzdálenost je 100 metrů.
SmartLogger podporuje bezdrátové sítě včetně privátních sítí 4G/3G/2G a LTE.

3.4G sítě

4. Privátní sítě LTE

Poznámka:
WAN port zařízení SmartLogger se připojuje k CPE (zařízení v prostorách zákazníka) prostřednictvím modulu POE a přepětí POE ochránce.
IP adresa SmartLoggeru a IP adresa CPE musí být nastaveny ve stejné podsíti.
