Proč je nožový spínač 200-4000A kritickou volbou pro izolaci vysokého proudu

Abstraktní:Spolehlivá izolace je nezbytná v průmyslové distribuci, skladování energie, fotovoltaických systémech, generátorových instalacích a dalších silnoproudých elektrických aplikacích. TheNožový spínač 200-4000AzSoutyaje navržen tak, aby poskytoval spolehlivé spínání a viditelnou izolaci pro nízkonapěťové energetické systémy. Díky robustní konstrukci, konfiguracím čepelí pro různé jmenovité hodnoty proudu, pocínovaným vodivým součástem a souladu s GB/T 14048.3 a IEC/EN 60947-3 může tento typ nožového spínače splňovat náročné požadavky na elektrickou izolaci a zároveň zjednodušovat údržbu a zlepšovat provozní bezpečnost.

Obsah

• Co je nožový spínač 200-4000A?
• Proč je důležitá izolace vysokého proudu?
• Jaké jsou klíčové vlastnosti nožového spínače 200-4000A?
• Jaké jsou hlavní specifikace a konfigurace?
• Kde lze použít nožový spínač 200-4000A?
• Jak byste měli vybrat správný nožový spínač?
• Jak můžete zlepšit spolehlivost instalace a údržby?
• Často kladené otázky
• Závěr

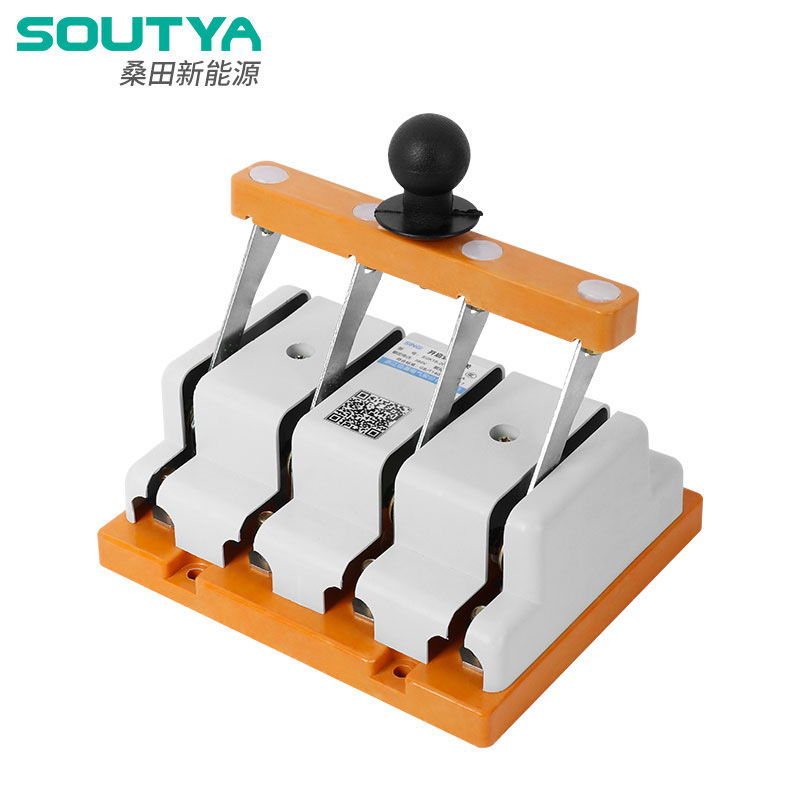

Co je nožový spínač 200-4000A?

A Nožový spínač 200-4000Aje silnoproudé spínací a oddělovací zařízení určené pro elektrické rozvody nízkého napětí. Na rozdíl od běžného ovládacího spínače určeného především pro časté ovládání poskytuje nožový spínač při otevření jasné fyzické oddělení vodivých součástí. Tato viditelná izolace může být zvláště cenná při elektrické kontrole, servisu, údržbě a procedurách zablokování/označení.

Řada SYK18 dodávaná společností Soutya pokrývá silnoproudé aplikace a je navržena pro použití v rozvodných skříních, ovládacích panelech, hlavních odpojovacích pozicích, systémech akumulace energie, fotovoltaických zařízeních, sběrnicových sekcích a instalacích souvisejících s generátory. Zveřejněné specifikace výrobce označují GB/T 14048.3 a IEC/EN 60947-3 jako použitelné normy.

Pro nákupní týmy není klíčovou hodnotou tohoto produktu pouze jeho vysoké aktuální hodnocení. Přepínač kombinuje schopnost přenosu proudu s přímou mechanickou strukturou a viditelnou izolací přerušení, takže je vhodný pro aplikace, kde pracovníci údržby potřebují jasně identifikovatelný bod izolace.

Proč je důležitá izolace vysokého proudu?

Jak se elektrické systémy zvětšují, stávají se také vážnější důsledky nesprávného postupu izolace. Průmyslová zařízení, akumulátorové systémy pro ukládání energie, fotovoltaické instalace a generátorové systémy mohou vyžadovat značné provozní proudy. Správně zvolené izolační zařízení pomáhá vytvořit kontrolovaný oddělovací bod před zahájením údržby.

Vysokoproudý nožový spínač může poskytnout několik praktických výhod:

• Jasná izolace:Fyzická poloha čepele poskytuje snadno rozpoznatelný otevřený stav.
• Podpora údržby:Vyhrazený odpojovací bod může zjednodušit plánované servisní postupy.
• Vysokoproudová kompatibilita:Modely lze vybrat podle aktuálních požadavků instalace.
• Mechanická jednoduchost:Základní ovládací mechanismus může snížit závislost na složitých elektronických řídicích systémech.
• Systémová integrace:Nožové spínače mohou být začleněny do rozvodných skříní, systémů přípojnic, zařízení ESS a aplikací generátorů.

Soutya například popisuje aplikace v energetických skříních 0,4 kV, kde lze vypínač nainstalovat za hlavní jistič, aby se vytvořila viditelná izolační mezera po vypnutí PCS.

Jaké jsou klíčové vlastnosti nožového spínače 200-4000A?

Výkon vysokoproudého nožového spínače závisí na více než jeho jmenovitém proudu. Struktura kontaktu, tlak, vodivé materiály, mechanická konfigurace a podmínky instalace – to vše ovlivňuje dlouhodobou spolehlivost.

1. Různé konfigurace nožů

Podle informací o produktu společnosti Soutya používají verze 200A a 400A jednoduché lopatky, zatímco verze 600A, 1000A a 1500A používají dvojité lopatky. Tato konfigurace umožňuje přizpůsobení vodivé struktury různým úrovním proudu a mechanickým požadavkům.

2. Zvýšený kontaktní tlak

Listové pružiny jsou instalovány na obou stranách nožů, aby pomohly udržet kontaktní tlak. Stabilní kontaktní tlak je důležitý, protože špatný kontakt může zvýšit odpor, generovat teplo a snížit elektrickou spolehlivost.

3. Pocínované vodivé součásti

Čepele, spojovací desky a kontakty jsou pocínovány. Tato povrchová úprava je určena ke zlepšení povrchové ochrany a kontaktního výkonu drátových spojů, což je zvláště důležité v náročných elektrických prostředích.

4. Izolace viditelného přerušení

Jednou z nejpraktičtějších výhod nožového spínače je schopnost vizuálně potvrdit, že vodivá cesta byla oddělena. Tato funkce je užitečná zejména tam, kde personál údržby potřebuje zjevnou fyzickou indikaci izolace.

5. Flexibilita návrhu s vysokým proudem

U větších instalací mohou proudové hodnoty dosahovat až tisíců ampérů. Díky tomu je kategorie produktů relevantní pro vysokokapacitní přípojnicové systémy, velká zařízení pro ukládání energie, infrastrukturu veřejných služeb a generátorové aplikace.

Jaké jsou hlavní specifikace a konfigurace?

Při hodnocení aNožový spínač 200-4000AKupující by měli spíše porovnávat elektrický výkon, uspořádání nožů, zamýšlenou aplikaci, polohu instalace a příslušné normy, než vybírat model pouze na základě maximálního proudového čísla.

Protože publikovaná produktová stránka neposkytuje všechny podrobné elektrické parametry pro každý jmenovitý proud do 4000A, měli by si kupující před zadáním výrobní objednávky vyžádat přesný technický list pro požadovaný proud, napětí, uspořádání pólů, způsob instalace a použití.

Kde lze použít nožový spínač 200-4000A?

Díky širokému rozsahu proudů je tento typ spínače vhodný pro různé vysokoproudé elektrické aplikace. Soutya konkrétně identifikuje několik reprezentativních scénářů.

Průmyslové systémy skladování energie

V průmyslových skříních ESS může nožový spínač sloužit jako viditelný izolační bod za hlavním jističem. To umožňuje technikům vytvořit během údržby jasně identifikovatelný oddělovací bod.

Nízkonapěťová izolace sekce sběrnice

Velkoproudé verze jako 2000A, 2500A a 3150A lze použít pro aplikace izolace přípojnic. Soutya popisuje tyto konfigurace jako vhodné pro aplikace s nízkonapěťovou sběrnicí, kde je důležitá mechanická izolace.

Aplikace PV slučovačů

Přizpůsobené konfigurace lze použít pro stejnosměrnou izolaci ve fotovoltaických systémech. Při použití ve fotovoltaickém prostředí však musí být přepínač vybrán speciálně pro systémové napětí, požadavky na stejnosměrné spínání, charakteristiky oblouku a platné normy.

Generátor a izolace inženýrských sítí

Nožové spínače mohou být také umístěny před zařízením pro automatické přepínání v generátorových aplikacích. Fyzický izolační bod může pomoci zabránit nechtěnému zpětnému posuvu během operací údržby. Soutya identifikuje konfiguraci 3150A pro generátorové systémy jako jeden příklad aplikace.

Jak byste měli vybrat správný nožový spínač?

Pro inženýrské a nákupní týmy vyžaduje výběr správného modelu posouzení na úrovni systému. Zvažte následující faktory:

1. Jmenovitý proud:Určete trvalý provozní proud a požadovanou konstrukční rezervu.
2. Aplikace AC nebo DC:Potvrďte, zda je vybraná konfigurace specificky vhodná pro zamýšlený typ proudu a napětí.
3. Jmenovité napětí:Ověřte kompatibilitu se skutečným napětím systému.
4. Požadavky na odolnost proti zkratu:Vyhodnoťte potenciální poruchový proud a požadovanou dobu výdrže.
5. Konfigurace čepele:Ověřte, zda je vhodné uspořádání s jednou nebo dvěma lopatkami.
6. Montážní rozměry:Zkontrolujte prostor skříně, uspořádání přípojnic, svorky a provozní přístup.
7. Operační metoda:Zvažte požadavky na umístění rukojeti, ovládání zepředu, blokování a uzamčení/označení.
8. Normy a certifikace:Potvrďte soulad se standardy požadovanými destinačním trhem a projektem.

Důležité je také odlišit nožový spínač od jističe. Nožový spínač je primárně zvolen pro spínací a izolační funkce a neměl by být automaticky považován za náhradu za nadproudovou nebo zkratovou ochranu. Konstruktéři systému by jej měli koordinovat s příslušnými ochrannými zařízeními před a po proudu.

Jak můžete zlepšit spolehlivost instalace a údržby?

Dokonce i robustní nožový spínač může fungovat špatně, pokud je nesprávně nainstalován nebo nedostatečně udržován. Elektrotechnici a týmy údržby by se měli řídit pokyny výrobce k instalaci a platnými předpisy o elektrické bezpečnosti.

• Ověřte, že hodnocení přepínače odpovídá skutečným požadavkům na systém.
• Ujistěte se, že všechny spoje jsou řádně utaženy podle požadavků výrobce.
• Pravidelně kontrolujte kontaktní povrchy, zda nejsou znečištěné, zoxidované, přehřáté nebo abnormálně opotřebené.
• Zkontrolujte, zda se ovládací mechanismus pohybuje hladce bez nadměrného odporu.
• Udržujte dostatečnou vzdálenost a zabraňte náhodnému kontaktu se součástmi pod napětím.
• Během údržby používejte vhodné postupy uzamčení/označení.
• Nikdy nepoužívejte spínač mimo specifikovaný elektrický výkon nebo podmínky použití.

U kritických instalací by měla být pravidelná kontrola začleněna do programu preventivní údržby na místě. Jakýkoli abnormální nárůst teploty, změna barvy, poškozená izolace, uvolněné spojení nebo mechanické deformace by měly být vyšetřeny kvalifikovaným personálem.

Často kladené otázky

Jaké aktuální hodnoty jsou k dispozici pro nožový spínač 200-4000A?

Produktová řada pokrývá široký rozsah 200-4000A. Publikovaná stránka konkrétně identifikuje konfigurace s jednou lopatkou pro 200A a 400A a konfigurace se dvěma lopatkami pro 600A, 1000A a 1500A. U požadavků na vyšší proud by si měli kupující potvrdit u výrobce přesný model a konfiguraci.

Jaké normy dodržuje nožový spínač SYK18?

Soutya uvádí, že řada SYK18 je navržena podle GB/T 14048.3 a IEC/EN 60947-3. Požadavky na certifikaci a shodu konkrétních projektů by měly být ještě potvrzeny před nákupem.

Může nožový spínač nahradit jistič?

Ne obecně. Nožový spínač je určen především pro spínání a odpojování. Jističe zajišťují ochranné funkce, jako je přerušení podmínek přetížení a zkratu. Tato dvě zařízení mohou spolupracovat jako součást koordinovaného systému elektrické ochrany.

Kde se běžně instaluje silnoproudý nožový spínač?

Typické aplikace zahrnují průmyslové skříně ESS, nízkonapěťové sběrnicové sekce, FV elektrická zařízení, rozvodné skříně, ovládací panely, generátorové systémy a hlavní odpojovací pozice.

Co si mám ověřit před zakoupením nožového spínače 200-4000A?

Potvrďte jmenovitý proud, provozní napětí, aplikaci AC/DC, uspořádání pólů, požadavek na odolnost proti zkratu, instalační rozměry, způsob připojení, ovládací mechanismus, normy a jakékoli požadavky na certifikaci specifické pro daný projekt.

Závěr

TheNožový spínač 200-4000Aje praktickým řešením pro vysokoproudé spínání a viditelnou elektrickou izolaci, kde je důležitý spolehlivý mechanický provoz a jasné oddělení údržby. Řada SYK18 společnosti Soutya kombinuje různé konfigurace proudu, kontaktní tlak listové pružiny, pocínované vodivé komponenty a aplikace zahrnující průmyslové ESS, fotovoltaické systémy, nízkonapěťové sekce sběrnic a instalace generátorů. Pro inženýry a odborníky na nákup by výběr správného modelu měl vždy začínat skutečnými elektrickými parametry a bezpečnostními požadavky projektu.

Pokud sháníte spolehlivé řešení vysokoproudé izolace pro průmyslový, komerční, fotovoltaický, ESS nebo generátorový projekt,kontaktujte násk prodiskutování požadovaného jmenovitého proudu, napětí, konfigurace, podmínek aplikace a technických specifikací. Soutya vám může pomoci vyhodnotit vhodné řešení nožových spínačů pro váš elektrický systém a poskytnout profesionální podporu pro vaše požadavky na nákup.
