Slučovač 1000V DC Typ MCB 4 In 2 Out

Typ 500/1000V DC Combiner Box 4 In 2 Out MCB, dodávaný Čínou výrobce Zhejiang Soutya New Energy LLC, je slučovací jednotka 1000 V DC PV s protipožárním krytem PC a krytím IP66, které zajišťuje vysoká odolnost a spolehlivý venkovní výkon. Zařízení se integruje kritické bezpečnostní komponenty včetně 2 DC přepěťových ochranných zařízení, 8 DC držáky pojistek a 2 stejnosměrné miniaturní jističe. Je navržen tak, aby doručoval komplexní nadproudová a přepěťová ochrana ve 4 řetězcích fotovoltaické systémy.

Technický parametr

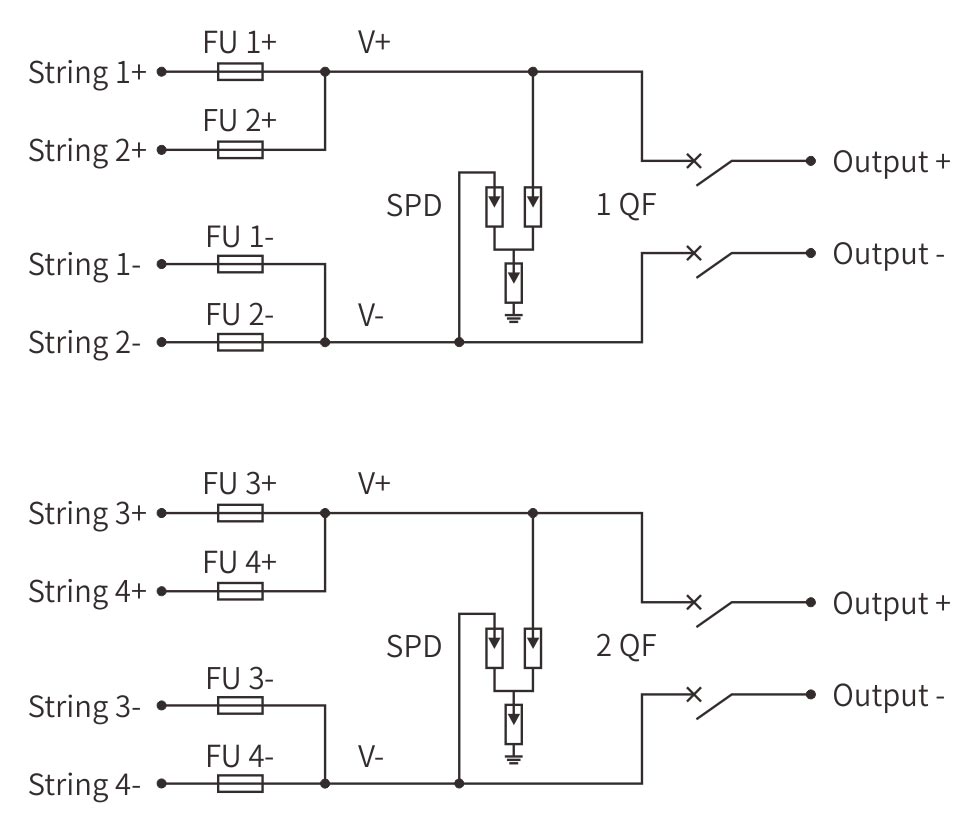

Schéma zapojení

Scénáře aplikací

1. Střední komerční a průmyslové střešní solární systémy

Ideální pro komerční budovy (např. továrny, sklady, nákupní centra) se čtyřmi FV stringy vyžadujícími konsolidaci do dvou nezávislých výstupů obvody. Duální jističe umožňují samostatné ovládání pro různé zátěže resp střídače, zatímco 8 pojistek (2 na string) zajišťuje jednotlivé stringy ochranu.

2.Solární elektrárny s více dílčími poli

Vhodné pro malé až střední solární farmy, kde je potřeba mít čtyři FV dílčí pole kombinované a distribuované do dvou střídačů nebo dvou sekcí většího systém. Konfigurace podporuje efektivní hospodaření s energií a nadbytečnost.

3. Hybridní solární akumulační systémy s duálními výstupy

Určeno pro systémy integrující solární energii s bateriovým úložištěm, kde jsou dvě výstupy se používají – jeden pro síťové střídače a druhý pro nabíjení baterie banky. Duální MCB umožňují bezpečné odpojení pro údržbu nebo poruchu izolace.

4. Zemědělské a zavlažovací solární projekty

Ideální pro velká zemědělská zařízení napájející více systémů zařízení (např. zavlažovací čerpadla, zpracovatelské stroje) prostřednictvím dvou výstupních kanálů. The Krytí IP66 zajišťuje odolnost v drsných prostředích, jako jsou farmy nebo venkov oblastí.

5.Průmyslové mikrosítě a záložní napájecí systémy

Optimální pro průmyslová zařízení využívající solární mikrosítě s duální redundancí výstupy pro kritická zatížení. Duální MCB poskytují nezávislý obvod ovládání, zvýšení spolehlivosti a bezpečnosti systému během provozu popř údržbu.
