Automaticky znovu zapínající miniaturní jistič

Automatic Reclosing Miniature Circuit Breaker dodávaný společností se sídlem v Číně výrobce Zhejiang Soutya New Energy LLC.Vyznačuje se miniaturním obvodem jistič jako hlavní vypínač, vybavený ultra-malým inteligentem elektrický pohon s mikroprocesorem. Má funkce pro přepětí, podpětí, ztráta napětí a časové zpoždění s automatickým opětovné připojení po obnovení napětí. Vyhovuje technickým specifikace pro distribuované jističe pro fotovoltaické sítě připojené k síti: GB/T 10963.1, IEC/EN 60898-1 a Q/GDW 1972.

Charakteristický

Ochrana proti zkratu
Ochrana proti přepětí/pod/ztráta napětí
po obnovení napětí
Jmenovitá vypínací kapacita 10 kA
Čas automatického zavírání: 7s-10s

Technický parametr

Provozní prostředí

Nadmořská výška:≤2000m;
Kategorie instalace:Ⅱ、Ⅲ;
Způsob instalace: Zabudovaná vertikální montáž na DIN lištu
Stupeň znečištění: 2.

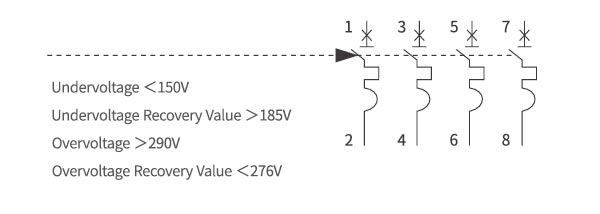

Schéma zapojení

Vzhled a montážní rozměry

Scénáře aplikací

1. Střešní a C&I String FV systémy

400 V/230 V, jednofázová nebo třífázová obytná a komerční střecha pole; držáky uvnitř AC spojovací krabice, která je umístěna mezi řetězcem střídač a měřič energie, aby přetížení, zkrat a automatické opětovné uzavření po obnovení síťového napětí.

2. Grid-tie Inverter AC výstup

Továrně namontováno výrobci OEM měničů jako standardní AC chránič na 5-15 kW jednofázové nebo 10-30 kW třífázové modely; Kryty s vypínací schopností 10 kA vysoký potenciální poruchový proud pozorovaný na rozvodné desce.

3. Měřicí desky s distribuovanou energií

Používá se jako hlavní oddělovací/MCB zařízení uvnitř „PV metr boxu“, který vyžaduje State-Grid / China Southern Power standardy veřejných služeb; podpětí <150 V a přepětí >290 V zaručují automatické odpojení když se mřížka vychýlí mimo okno proti ostrůvku.

4. Car-port & Agrivoltaic Strings

Venkovní sloupky slučovače, kde je ruční resetování nepohodlné; 20 000 cyklů mechanická životnost a hodnocení –25 °C…+60 °C umožňují bezúdržbové, sezónní operace.

5. Malé bateriové úložné systémy

dovybavení Li-ion nebo LiFePO₄ se střídavým proudem; jistič se otevře na střídači baterie nadproud a znovu se uzavře, jakmile BMS signalizuje normální napětí, čímž se eliminuje zákaznické výzvy.

6. Pouliční osvětlení a nabíjecí kiosky EV

Napájí osvětlovací větev 32 A/40 A nebo nabíječku Level-2 ze stejného FV systému obvod; kompaktní půdorys 1P+N nebo 3P+N 54 mm/90 mm šetří drahocenný kryt prostor.

7. Farm & Telecom Shelter Distribution

Poskytuje podpěťovou ochranu pro motorem poháněná čerpadla nebo telekomunikace usměrňovače, které se musí vypnout, když se zhroutí venkovská slabá síť automaticky restartuje, když se linka obnoví >185 V.

8. Přenosné PV skid & Rental Units

Pronájem generátorů pro rychlé nastavení pro festivaly nebo staveniště; plug-and-play opětovné uzavření se vyhne ručnímu zásahu pokaždé, když mřížka resp škytavka generátoru.
