Zařízení přepěťové ochrany 1000V DC

Zařízení SYS5-40P 1000V DC Surge Protector Device, dodávané společností se sídlem v Číně výrobce Zhejiang Soutya New Energy LLC, je 500–1000 V DC, třída T2 SPD s maximálním vybíjecím proudem 40 kA a napěťovou ochranou ≤ 3,9 kV úroveň, určená k zachycení bleskových a spínacích přepětí v obytných prostorách střešní fotovoltaické řetězce, malé solární elektrárny C&I a domácí úložiště baterií systémy.

Scénáře aplikací

1.Obytné střešní PV

Montuje se na stejnosměrnou stranu jednofázových nebo třífázových stringových měničů o výkonu 5–20 kW, zachycuje indukované blesky a spínací přechodové jevy; ochrana 3,9 kV úroveň zajišťuje izolaci stringů 600–800 V, zatímco DIN lišta IP20 pouzdro se vejde do domovní rozvodnice.

2.Small C&I metal-deck solární elektrárny

V systémech 20–60 kW je ve větvi instalován jeden SPD na dva řetězce slučovací skříň. Kontakty dálkového signálu jsou paralelně zapojeny a připojeny k port RS-485 měniče, odesílání alarmů „selhání SPD“ na mobilní telefon majitele aplikace a kontroly řezání na místě.

3.Domácí hybridní FV-bateriové jednotky

Mezi 48 V/51,2 V bateriovou sestavou a 600 V DC sběrnicí all-in-one invertor, SPD zabraňuje spínacím rázům generovaným baterií DC-DC stupně od odrazu do FV modulů.

4. Komunitní DC nabíječky ≤80 kW

Na sběrnici 750 V DC napájející výkonové moduly potlačuje SPD jiskření přepětí způsobené častými cykly zapojování/odpojování, chrání vnitřní SiC MOSFETy a Hallovy senzory.

5. Renovace solárních věží telekomunikací

Zátěž –48 V sdílí stejnou zemnící síť s 800 V FV sběrnicí; SPD zastaví blesky putující podél napájecích kabelů do krytu napájení, udržování BBU a dopravního zařízení ve vzduchu.

Technický parametr

Poznámka: SPD kategorie T2 se primárně používá v hlavních přívodních skříních rozvodů.

Příslušenství zařízení

Zařízení pro izolaci poruch

Přepěťová ochrana je vybavena zařízením na ochranu proti selhání. Když dojde k poruše chrániče v důsledku přehřátí, může jej toto zařízení automaticky odpojit od elektrické sítě a zároveň poskytnout indikační signál. Když chránič funguje normálně, okénko indikátoru se zobrazí zeleně; po izolaci selhání se okno zobrazí červeně.

Alarm Remote Signal Device

Chránič lze vyrobit s kontakty dálkového signálu. Toto zařízení obsahuje sadu normálně otevřených a normálně uzavřených kontaktů. Když chránič funguje normálně, normálně sepnutý kontakt je sepnut. Pokud jeden nebo více modulů ochrany selže, kontakt se přepne z normálně zavřeného na normálně otevřený, čímž se aktivuje normálně otevřený kontakt a vyšle chybový signál.

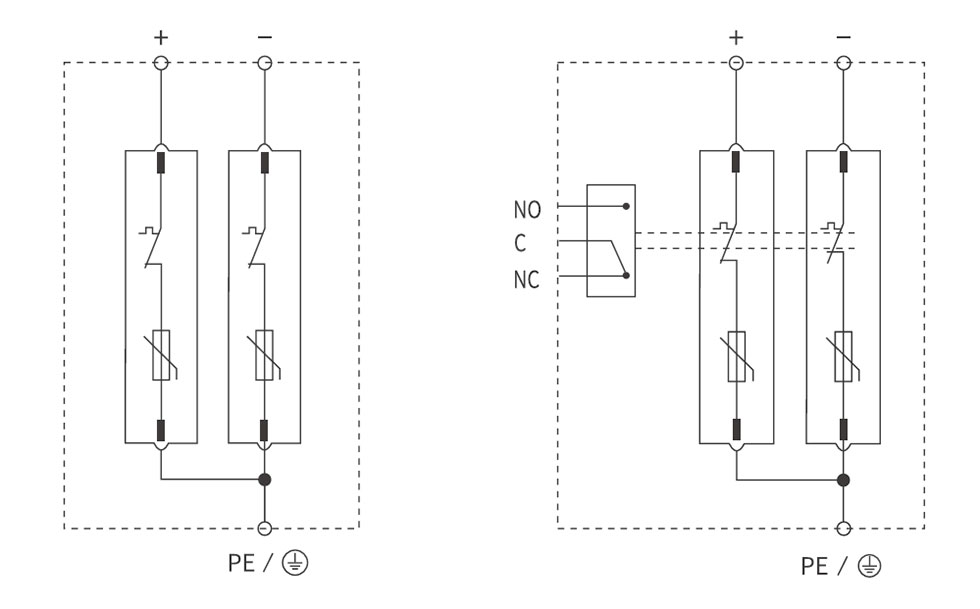

Schéma zapojení

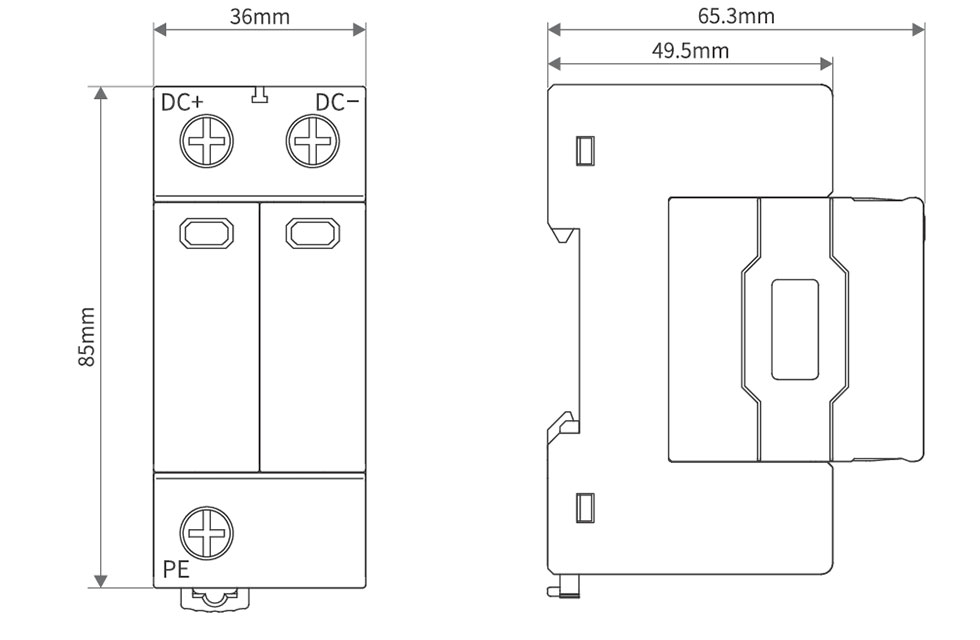

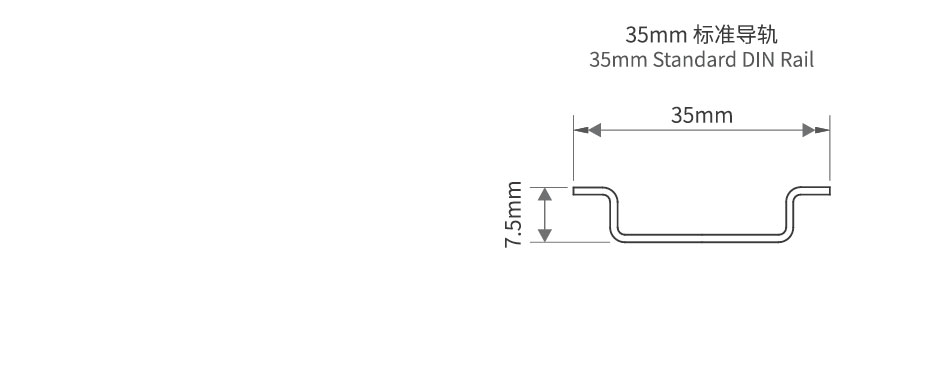

Vzhled a montážní rozměry
