Přepěťová ochrana 1500V DC

Přepěťová ochrana SYS5-40P 1500V DC, dodávaná společností se sídlem v Číně výrobce Zhejiang Soutya New Energy LLC, je 500–1500 V DC, třída T2 SPD s maximálním vybíjecím proudem 40 kA a napěťovou ochranou ≤ 5,2 kV úroveň s tepelným odpojovačem a přepínacím dálkovým ovládáním bezpečným při poruše signalizační kontakt pro integraci SCADA, navržený pro odolnost proti přepětí v užitkové fotovoltaické panely, kontejnerové BESS a vysoce výkonné nabíjení elektromobilů infrastruktury.

Scénáře aplikací

1. Užitkové 1500 V solární farmy

Uvnitř DC skříně 3,3 MW invertorových stanic, jeden SPD na MPPT vstup chrání před přímým i nepřímým bleskem. Úroveň ochrany 5,2 kV splňuje koordinaci izolace 6 kV, zatímco výstup dálkového kontaktu je napájen závod SCADA pro centralizované monitorování přepětí.

2. Kontejnerový BESS (2–5 MWh)

Na sběrnici 1200–1500 V bateriového clusteru je SPD namontován vedle pojistky; jeho tepelný odpojovací suchý kontakt je zapojen do PCS obvod nouzového zastavení, který okamžitě zablokuje měnič, pokud SPD selže a zabránění šíření oblouku.

3.1500 V ultrarychlé nabíjecí rozbočovače ≥360 kW

Jak usměrňovací skříň 1500 V sběrnice, tak 1000V výměnný vůz pro baterie obvod jsou paralelní s SPD, omezující 2 kV/µs strmé přední rázy z vysokovýkonové stykače a jisticí 1700 V IGBT moduly.

4.Agro-PV sledovací systémy v horském terénu

Tracker motorové napáječe (1000 V) běží podél 1500 V řetězců po dlouhou dobu vzdálenosti; SPD, instalované ve spojovací skříni sledovače, zabraňuje indukci rázy ze spojení do řetězců a vyhýbá se PID a slučovacímu boxu rozpad izolace.

5. Offshore PV booster platformy

Na horní straně sběrný panel 1500 V DC, poniklované měděné koncovky s povrchovou úpravou proti postřiku solí. Vzdálený signál je převeden přes optických vláken do pobřežního řídicího centra, což umožňuje stav přepětí v reálném čase monitorování 40 km od břehu.

Technický parametr

Poznámka: SPD kategorie T2 se primárně používá v hlavních vstupních skříních distribuční systémy.

Příslušenství zařízení

Zařízení pro izolaci poruch

Přepěťová ochrana je vybavena zařízením na ochranu proti selhání. Když se chránič rozbije v důsledku přehřátí, toto zařízení může automaticky jej odpojí od elektrické sítě a zároveň zajistí indikační signál. Když chránič funguje normálně, indikátor okno se zobrazí zeleně; po izolaci selhání se okno zobrazí červeně.

Alarm Remote Signal Device

Chránič lze vyrobit s kontakty dálkového signálu. Toto zařízení obsahuje sadu normálně otevřených a normálně uzavřených kontaktů. Když chránič funguje normálně, normálně sepnutý kontakt je sepnutý. Pokud jeden nebo více modulů ochrany selže, kontakt sepne normálně zavřený na normálně otevřený, aktivace normálně otevřeného kontaktu na vyslat poruchový signál.

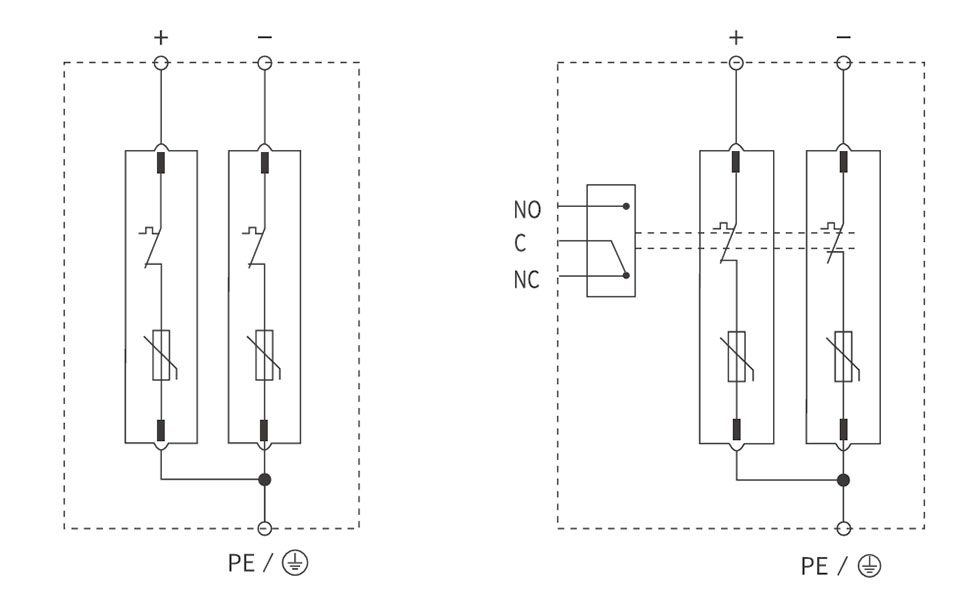

Schéma zapojení

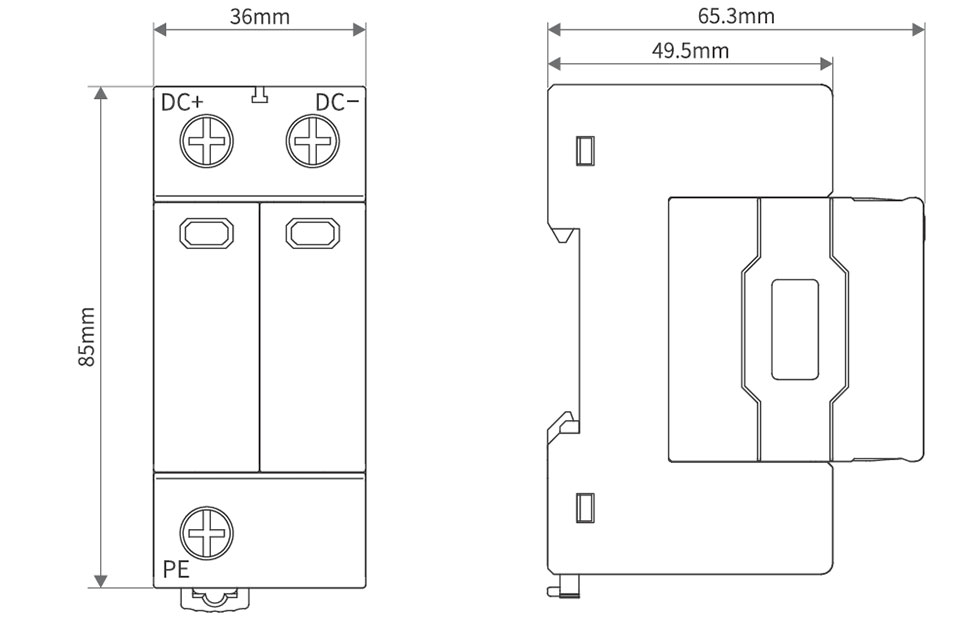

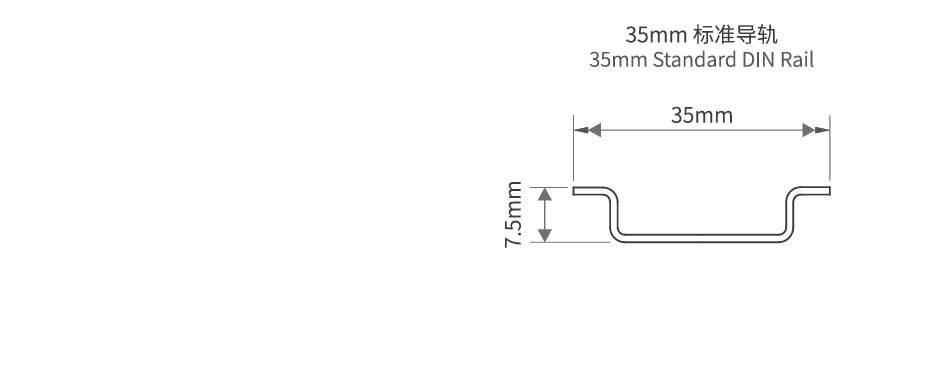

Vzhled a montážní rozměry
