Držák pojistky DC 1000V

Držák pojistek SYF5-DC 1000V od Soutya nabízí spolehlivou ochranu s certifikací CE. Kontaktujte nás ještě dnes a získejte konkurenceschopnou nabídku!, dodávaný čínským výrobcem Zhejiang Soutya New Energy LLC, poskytuje ochranu 1000 V DC, 2–32 A s vypínací kapacitou 20 kA pro solární slučovací box.
Klíčové vlastnosti
Světelná indikace, jasně znát stav pojistkového drátu.
Otevřete rukojeť, lze ji vytáhnout nahoru, snadnější výměna pojistkového drátu.
Nýt plus ultrazvukové svařování pevnější, kabeláž se neštěpí.
Aplikace v PV slučovacím boxu.

Odeslat dotaz

Popis výrobku

Držák pojistek SYF5-3DC 1000V od Soutya nabízí spolehlivou ochranu s certifikací CE. Kontaktujte nás ještě dnes pro konkurenční nabídku! od čínského výrobce Zhejiang Soutya New Energy LLC je vypínací zařízení 1000 V DC, 2–32 A, 20 kA pro rezidenční FV 3-15kW slučovač-box .

Charakteristický

Pojistkové pouzdro řady SYF5 je vyrobeno z materiálu PA66 s vysokým bodem tání, což je bezpečnější a spolehlivější.
Tavné jádro je tavenina proměnlivého průřezu z čistého stříbrného plechu zapouzdřené v tavící trubici vyrobené z vysokopevnostního porcelánu. Tání trubice je naplněna chemicky upraveným vysoce čistým křemičitým pískem a speciálním upravené chemikálie jako média pro hašení oblouku. Dva konce taveniny jsou pevně spojené s koncovkami bodovým svařováním.

Scénáře aplikací

1. Rezidenční střešní FVE (3–15 kW)

Hodí se pro 1000 V DC string boxy pro jednofázové 5–10 kW nebo třífázové 10–15 kW systémy; Pojistkové vložky 10,3 × 38 mm odpovídají běžným pojistkám stringů 6–25 A.

2. Solární sady pro malé auto a balkon

Jmenovité napětí 1000 V pokrývá 2–4 řetězce modulů 450 W; kompaktní 1P izolátor šetří prostor v plastových krytech IP65 namontovaných pod moduly.

3. Hybridní obvody invertor-baterie pro domácnost

Izoluje 48 V/51,2 V bateriové sady navýšené až na 600–800 V DC sběrnici uvnitř hybridní jednotky 5–10 kW; Vypínání 20 kA řeší zkrat baterie.

4. Domácí nabíječky EV AC (7–11 kW)

Když nabíječky používají interní 800 V DC PFC sběrnici, SYF5-32P zajišťuje údržbu izolace před kondenzátorem stejnosměrného meziobvodu.

5. Nízkoenergetické stejnosměrné osvětlení / zahradní mikrosítě

Chrání 380 V/750 V DC zahradní nebo pouliční autobus napájený malými FV sloupy; Pouzdro PA66 odolává venkovním teplotám -40 °C až +90 °C.

Technický parametr

Model	SYF5-32P
Počet pólů	1P
Podle normy	IEC60269-1 IEC60269-6


Jmenovité provozní napětí Ue VDC	1000 V DC
Jmenovitý proud v A	2-32A
Vypínací schopnost kA	20 kA
Úroveň ochrany	IP20
Elektroinstalace Mm²	1-10 mm²
Rozsah provozních teplot	-40 ℃ ~ + 90 ℃

Nadmořská výška	≤ 2000 m
Relativní vlhkost	+20 ℃, ≤ 90 % +30 ℃, ≤ 80 % +40 ℃, ≤ 70 %

Instalační prostředí	Žádné výrazné vibrace a otřesy

Kategorie instalace	Třída III

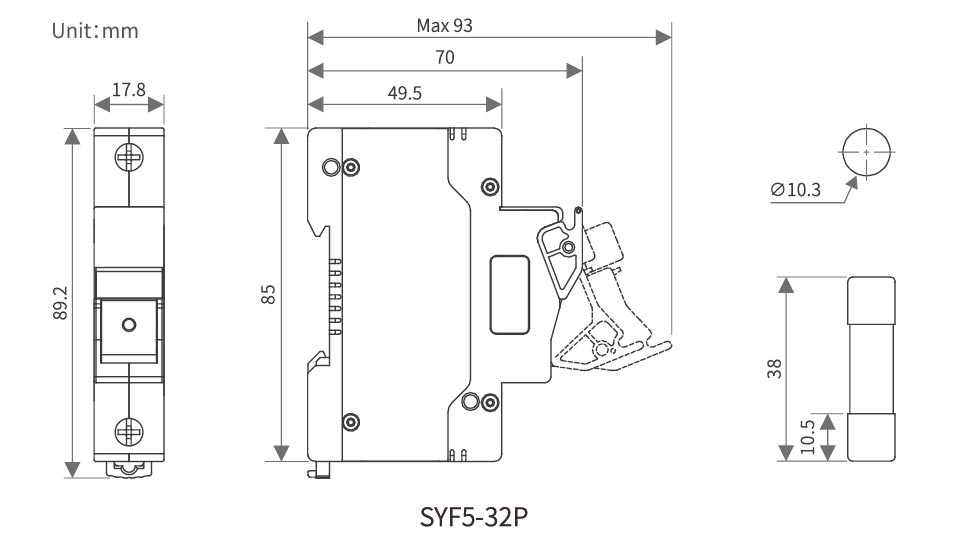

Vzhled a montážní rozměry

DC 1000V Fuse Holder

Schéma zapojení DC

DC 1000V Fuse Holder

Velikost jádra pojistky (mm)	Jmenovitý proud (A)	Jmenovité napětí (V)	Ztráta výkonu		Jouleův integrál
			Ztráta výkonu		Jouleův integrál
			0,7 palce (W)	1,01 n (W)	Přední část oblouku integrální P't (A²s)	Celkový integrál tavných joulů I²t (A²s)
			0,7 palce (W)	1,01 n (W)	Přední část oblouku integrální P't (A²s)	Celkový integrál tavných joulů I²t (A²s)
10,3 x 38	2	1000	0.8	1.72	2	3.3
10,3 x 38	3	1000	0.96	1.77	3	11
10,3 x 38	4	1000	1.1	1.86	5	27
10,3 x 38	5	1000	1.15	1.95	7	46
10,3 x 38	6	1000	1.24	2.08	12	89
10,3 x 38	8	1000	1.32	2.25	7	31
10,3 x 38	10	1000	1.41	2.39	9	68
10,3 x 38	12	1000	1.49	2.64	17	136
10,3 x 38	15	1000	1.54	2.91	28	215
10,3 x 38	16	1000	1.58	2.97	32	255
10,3 x 38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3 x 38	30	1000	2.35	4.41	106	821
10,3 x 38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3 x 85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3 x 85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
