Držák pojistky DC 1500V

SYF5-50P DC 1500V držák pojistky, 50 A fotovoltaický bezpečnostní nosič dodává čínský výrobce Zhejiang Soutya New Energy LLC – je a Ochranná jednotka pro montáž na panel vyrobená z polykarbonátu odolného vůči UV záření pouzdro a těsnění s krytím IP65 pro dlouhotrvající venkovní výkon. The držák zamyká 10 × 38 mm pojistkový prvek gPV (celkově 2,2 × 13,2 cm) a zajišťuje odstranění chyb s vypínací kapacitou 25 kA s viditelným přerušením indikace a bezpečnost údržby, zatímco je továrně zapojeno kladně, záporně a PE koncovky zajišťují spolehlivou kontinuitu uzemnění. Navrženo pro jedno- nebo víceřetězcové PV dílčí pole, poskytuje nezbytný nadproud izolace a vyrovnání potenciálů.

Technický parametr

Scénáře aplikací

1.Utility-scale FV slučovač boxy

1 stringy 500 V DC modulů 182/210 mm do 50 A; Pojistkové vložky 10,3 × 85 mm umožňují 28–40 A na řetězec, snížení počtu boxů v blocích 2,5 MW.

2.Velké komerční / průmyslové střechy ≥ 30 kW

Třífázové 50 kW–110 kW měniče s 1 300–1 500 V MPPT těží z 25 Vypínací schopnost kA a mezera mezi kontakty 1 mm pro spolehlivé zhášení oblouku.

3. Kontejnerové bateriové systémy skladování energie (BESS)

1 200–1 bateriové stojany 500 V DC do 2,5 MWh; 50 A chrání každý stojan zatímco 25 kA Icu zvládá plný zkratový proud baterie.

DC rychlonabíjecí stanice 4 150 kW–400 kW

Chrání stejnosměrnou sběrnici 1 000–1 500 V mezi usměrňovačem a výdejním stojanem; pojistkový odpojovač umožňuje bezpečné vytažení během údržby bez vypnutí po celé nabíječce.

5.PV + akumulační EV nabíjecí huby

Dvojité použití na stejné sběrnici 1 500 V: jeden pojistkový odpojovač na vstupní řetězec FV a další na stojan na baterie, což zjednodušuje náhradní díly a logistiku.

6. Pouštní nebo plovoucí FVE

Provozní rozsah −50 °C až +90 °C a svorky IP20 odolné proti dotyku drsné venkovní prostředí nebo prostředí s vysokou vlhkostí; 85 mm pojistkový prvek dává vyšší Nepropouštím pro dlouhé kabely.

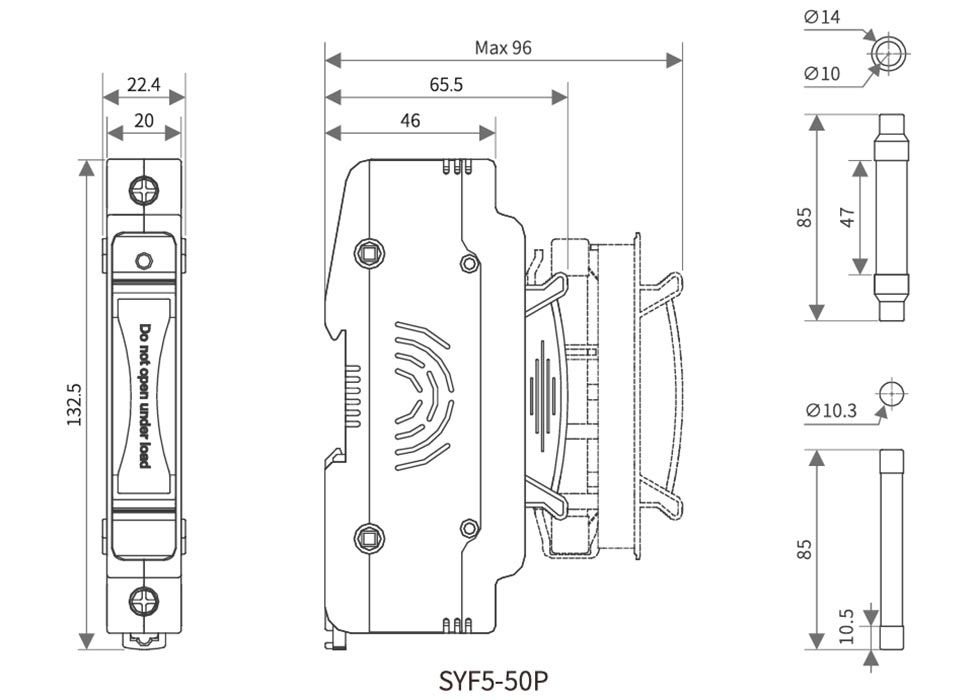

Vzhled a montážní rozměry

Schéma zapojení DC
