DC miniaturní jistič

Miniaturní jistič SYB5-80 DC, dodávaný čínským výrobcem Zhejiang Soutya New Energy LLC, poskytuje ochranu pro AC 230/400V a DC 300~1200V obvody.
Klíčové vlastnosti
▶ Společné pro AC a DC (AC230/400V、 DC300~1200V)
▶ Žádné pozitivní nebo negativní rozlišení polarity, obousměrná ochrana, snadnější instalace.
▶ Vysoký přerušovací krátký oblouk, vyšší bezpečnost.

Odeslat dotaz

Popis výrobku

Miniaturní jistič SYB5-80 DC, dodávaný v Číně výrobce Zhejiang Soutya New Energy LLC, je 300–1200 V DC a 230/400 V AC obousměrný a nepolarizovaný miniaturní jistič, s 10 KA AC / 6KA DC vypínací schopnost, určená pro vysokonapěťovou ochranu ve FV systémy, systémy pro ukládání energie baterií (BESS) a elektromobily nabíjecí zařízení.

Charakteristický

Ochrana proti zkratu, ochrana proti přetížení
Maximální vypínací schopnost: 10 KA AC / 6 KA DC
Nepolární, obousměrná ochrana
Krátký oblouk
Materiál zpomalující hoření

Scénáře aplikací

1. Rezidenční a komerční FV slučovací boxy

Chrání 300–1200 V DC stringové vstupy a 230 V/400 V AC výstupy měničů; šířka jednoho pólu zdvojnásobuje hustotu v malých skříních.

2.FV-bateriové hybridní střídače

Obousměrný nepolarizovaný jistič na rukojeti 300–1200 V DC bateriové sběrnice nabíjecí a vybíjecí proudy bez přepojování.

3. Malé nabíječky DC EV (≤ 20 kW)

ochrana výstupní sběrnice 600–1200 V DC; Přerušení 6 kA vymaže obloukové zkraty během události plug-in/out.

4.Telecom a datová centra DC racky

Kombinace pólů zajišťují 48 V/240 V/380 V serverové nebo UPS větve až do 1200 V DC; Montáž na DIN lištu šetří místo ve skříni.

5. Nízkonapěťové DC mikrosítě

380–1200 V DC rozvod pro LED osvětlení, ventilátory nebo čerpadla; B/C/D křivky odpovídat různým charakteristikám zatížení.

6. Drsné nebo vysokohorské lokality

−30 °C až +70 °C, bez snížení výkonu do 2 000 m, vyhovuje krytům IP66 pro přístřešky pro auta, agrovoltaické a střešní elektrárny.

Technický parametr

Model		SGB5-80

Pól		1P	2P	3P	4P
Jmenovité pracovní napětí Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600V DC	900VDC	120V DC
Maximální rámcový proud		80A
Jmenovitý proud In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Jmenovité izolační napětí Ui		690 VAC
		600V DC 900VDC 1200VDC
Jmenovité impulzní výdržné napětí Uimp		8 kV

Vypínací charakteristiky		B/C/D
Typ vypínání		Tepelně-magnetické
Ics Provozní vypínací kapacita lcs		7,5 kA (AC) 6 kA (DC)
Icu Maximální vypínací schopnost lcu		10kA (AC) 6kA (DC)
Elektrická životnost
Skutečná průměrná hodnota		Průměr 4000krát (AC) 1000krát (DC)

Standardní specifikovaná hodnota		1500krát (AC) 300krát (DC)

Mechanický život
Skutečná průměrná hodnota		≥15000krát
Standardní specifikovaná hodnota		8500krát (AC) 9700krát (DC)

Kategorie přepětí		Ⅲ
Stupeň znečištění		3
Úroveň ochrany		IP40; Terminál IP20
Odolnost proti vlhkosti a teplu		Kategorie 2
Relativní vlhkost		≤ 95 %
Odolnost proti vibracím		Základ IEC60068-2-6
Parametry odolnosti proti mechanickému nárazu		Základ IEC60068-2-27

Kapacita elektroinstalace		25~35mm²
Kroutící moment zapojení		3,0 Nm
Provozní okolní teplota		-30℃~+70℃
Skladovací okolní teplota		-40 ℃ ~ + 85 ℃
Způsob instalace		DIN35
Nadmořská výška		≤ 2000 m
Hmotnost		0,13 kg/tyč
Dimenze	Délka	85 mm
	Šířka	18 mm	36 mm	54 mm	72 mm
	Výška	Max 78 mm
Balík	Ks/krabice	12	6	4	3
	Krabice/karton	10
	Karton/Paleta	80
Skladování		Výrobek by měl být skladován v dobře větraném skladu, s relativní vlhkost nepřesahující 80 % a okolní teplotu by měla být mezi -40 ℃ a + 80 ℃. Navíc by neměla být žádná přítomné kyselé, alkalické nebo korozivní plyny.

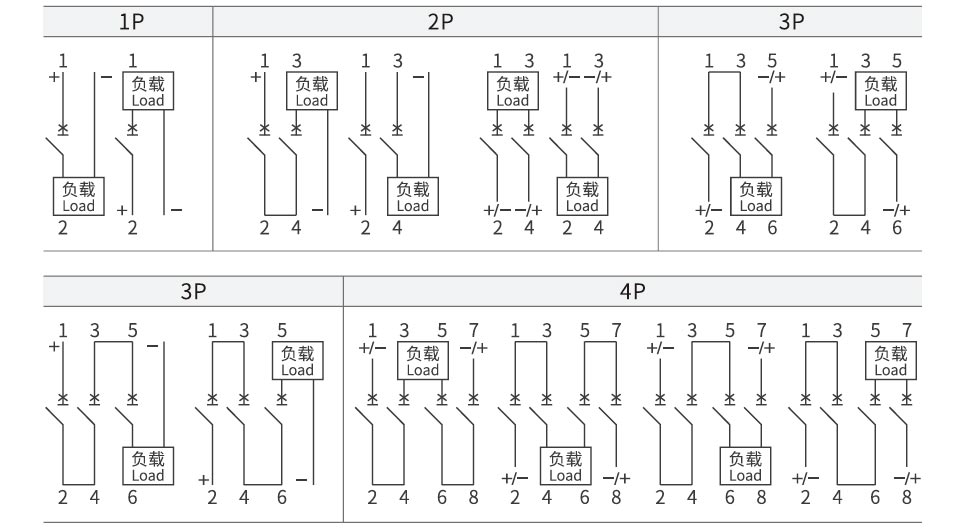

Schéma zapojení DC

DC Miniature Circuit Breaker

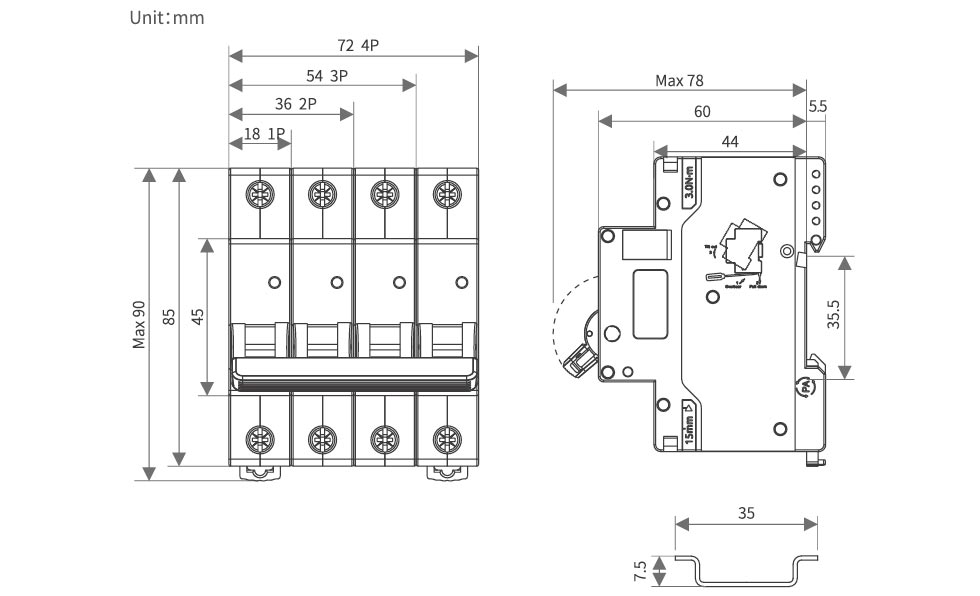

Vzhled a montážní rozměry

DC Miniature Circuit Breaker

Odlehčovací faktor

Tabulka faktorů snížení teploty

Teplota	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5℃	10℃	15℃
Koeficient jmenovitého provozního proudu	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Teplota	20℃	25℃	30℃	40℃	45℃	50℃	55 °C	60℃	65 °C	70℃
Koeficient jmenovitého provozního proudu	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabulka faktorů snížení nadmořské výšky

Nadmořská výška /m	2000	3000	4000	5000
Jmenovitý pracovní proudový koeficient	1	0.96	0.91	0.86
Koeficient jmenovitého pracovního napětí	1	1	1	1
Koeficient výdržného napětí jmenovitého výkonu	1	0.9	0.82	0.71
Jmenovitý koeficient výdržného napětí impulsu	1	0.9	0.82	0.71
Jmenovitá limitní kapacita zkratového segmentu a elektrická životnost Koeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabulka snižovacích faktorů pro instalaci MCBS vedle sebe

č. MCB	1	2~3	4~5	6~8	9~10
Koeficient In≤25A	1	0.96	0.9	0.8	0.7
Koeficient 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Koeficient 80A≤In≤125A	1	0.9	0.8	0.7	/

Příslušenství

Pomocné uvolňovací zařízení MX
Jmenovité řídicí napětí Us	DC:24~48V AC:110~230V
Maximální doba vypnutí	<10 ms
Odpor cívky	50
Limitní proud	≥1,6A
Mechanický život	10 000krát
Elektrická životnost	4000krát
Kroutící moment zapojení	0,8N ·m
Možnost zapojení	1,0 mm² tvrdý drát
	1,0 mm² měkký drát s koncovými oky
Rozsah provozních teplot	-30℃~+70℃


Podmínky prostředí	Neměly by tam být žádné výbušné nebezpečné látky a žádné škodlivé plyny nebo vodivý prach, které mohou korodovat nebo poškodit izolaci
Montážní poloha	Na levou stranu jističe

Podmínky instalace	Montáž na standardní lištu DIN 35 mm

Pomocný kontakt OF
Kapacita přerušení kontaktu	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimální provozní napětí	5V
Minimální provozní proud	10 mA
Jmenovité izolační napětí	500V
Jmenovitý omezený zkratový proud	1000A
Dohodnutý topný proud Ith	4A
Mechanický život	10 000 (krát)
Elektrická životnost	4000 (krát)
Kroutící moment zapojení	0,8N ·m
Možnost zapojení	1,0 mm²
Počet kontaktů	1 normálně otevřená, 1 normálně zavřená

Rozsah provozních teplot	-30℃~+70℃


Podmínky prostředí	Neměly by tam být žádné výbušné nebezpečné látky a žádné škodlivé plyny nebo vodivý prach, které mohou korodovat nebo poškodit izolaci
Montážní poloha	Na levou stranu jističe

Podmínky instalace	Montáž na standardní lištu DIN 35 mm
