Vysokonapěťový DC miniaturní jistič

Vysokonapěťový stejnosměrný miniaturní jistič SYB5-40P dodávaný čínským výrobcem Zhejiang Soutya New Energy LLC poskytuje ochranu obvodu 1 500 V DC.
Klíčové vlastnosti
• Možnost vysokého napětí: jednopólové 500 V DC, až 1 500 V DC – méně řetězců, nižší náklady.
• Nepolarizovaná, obousměrná ochrana pro rychlejší a snadnější instalaci.
• Dvojité vypínací kontakty s extra širokou kontaktní mezerou pro vynikající bezpečnost.
• Ideální pro DC slučovací boxy ve fotovoltaických systémech.

Odeslat dotaz

Popis výrobku

SGB5-40P Vysokonapěťový DC miniaturní jistič dodávaný Čínou výrobce Zhejiang Soutya New Energy LLC, je 1500 V DC, obousměrný a nepolarizovaný miniaturní jistič s vypínáním 1,5 kA, ideální pro FV, BESS a ochrana EV-nabíječky.

Charakteristický

mikrosítě.
Nepolární, obousměrná ochrana;
Ochrana proti přetížení;
Krátký oblouk;
Ochrana proti zkratu;
Vysoká vypínací schopnost;

Certifikáty: CB, CE, TUV, UKCA

Scénáře aplikací

SGB5-40P vysokonapěťový DC miniaturní jistič poskytuje prostorově úsporný, bezpečná, obousměrná ochrana pro systémy obnovitelné energie 1 500 V DC – FV, úložiště, nabíječky EV a DC

1. FV DC slučovací boxy

– Jmenovité napětí 1500 V DC umožňuje delší řetězce, snížení počtu slučovací boxy; obousměrná ochrana zvládá zpětný chod v noci proudy.

2. Komerční / rezidenční bateriové stojany

– Nepolarizovaná kabeláž zjednodušuje paralelní nebo výměnu baterie moduly; tepelně-magnetická spoušť rychle izoluje poruchy nabíjení/vybíjení.

3. 150 kW+ DC rychlonabíjecí stanice

– 18 mm široká konstrukce na DIN lištu se hodí do kompaktních nabíječek; 1,5 kA vypínací schopnost zajišťuje interní DC sběrnici.

4. DC mikrosítě a DC distribuce datových center

– Chrání odbočné obvody 750 V / 1 000 V / 1 500 V DC; B, C nebo D křivky odpovídají různým profilům zatížení.

5. Výšková nebo venkovní distribuovaná FV

– Pracuje od -30 °C do +70 °C bez snížení výkonu až do 2 000 m nadmořské výšce, vyhovující drsnému prostředí.

Technický parametr

Model		SGB5-40P
Pól		1P	2P	3P	4P
Jmenovité pracovní napětí Ue		500VDC	1000 V DC	1500V DC	1500V DC

Maximální rámcový proud		40A
Jmenovitý proud In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Jmenovité izolační napětí Ui		1000 V DC		1500V DC
Jmenovité impulzní výdržné napětí Uimp		8 kV

Vypínací charakteristiky		B/C/D
Typ vypínání		Tepelně-magnetické
Operační Breaking Capacity Ics		1,5 kA (DC)

Maximální vypínací schopnost lcu		1,5 kA (DC)
Elektrická životnost
Skutečná průměrná hodnota		Průměrně 1000krát
Standardní specifikovaná hodnota		300krát
Mechanický život
Skutečná průměrná hodnota		≥15000krát
Standardní specifikovaná hodnota		9700krát
Kategorie přepětí		Ⅲ
Stupeň znečištění		3
Úroveň ochrany		IP40; Terminál IP20
Odolnost proti vlhkosti a teplu		Kategorie2
Relativní vlhkost		≤ 95 %
Odolnost proti vibracím		Podle IEC60068-2-6
Parametry odolnosti proti mechanickému nárazu		Podle IEC60068-2-27

Kapacita elektroinstalace		2,5~35mm²
Kroutící moment zapojení		3,0 Nm
Provozní okolní teplota		-30℃~+70℃
Skladovací okolní teplota		-40 ℃ ~ + 85 ℃
Způsob instalace		DIN35
Nadmořská výška		≤ 2000 m
Hmotnost		0,13 kg/tyč
Dimenze	Délka	108 mm

	Šířka	18 mm	36 mm	54 mm	72 mm
	Výška	Max 78 mm
Balík	Ks/krabice	12	6	4	3

	Krabice/karton	10
	Karton/Paleta	80
Skladování		Výrobek by měl být skladován v dobře větraném skladu, s relativní vlhkost nepřesahující 80 % a okolní teplotu by měla být mezi -40 ℃ a + 80 ℃. Navíc by neměla být žádná přítomné kyselé, alkalické nebo korozivní plyny.

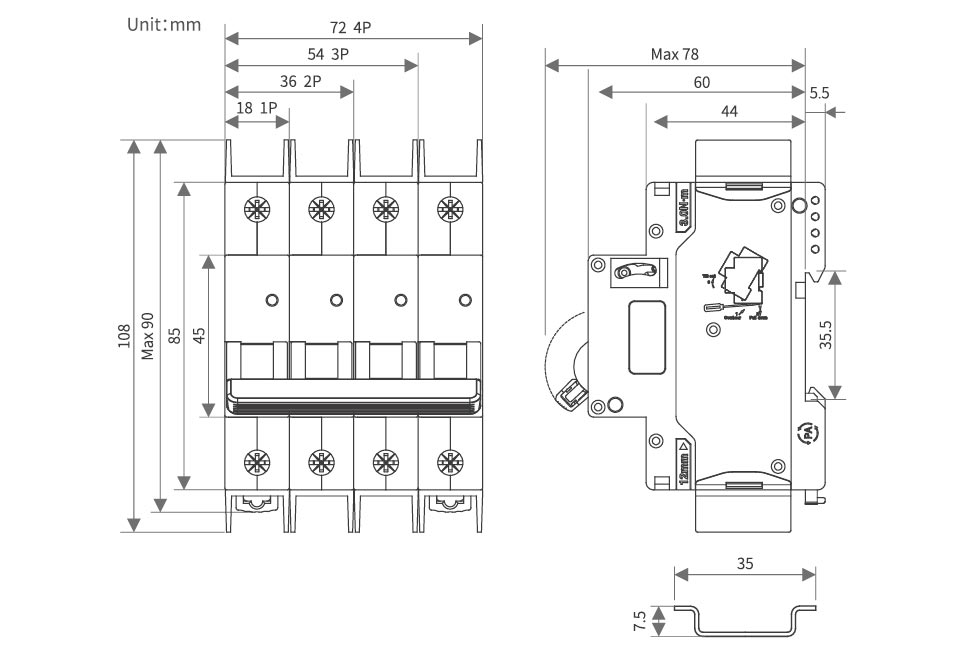

Vzhled a montážní rozměry

High Voltage DC Miniature Circuit Breaker

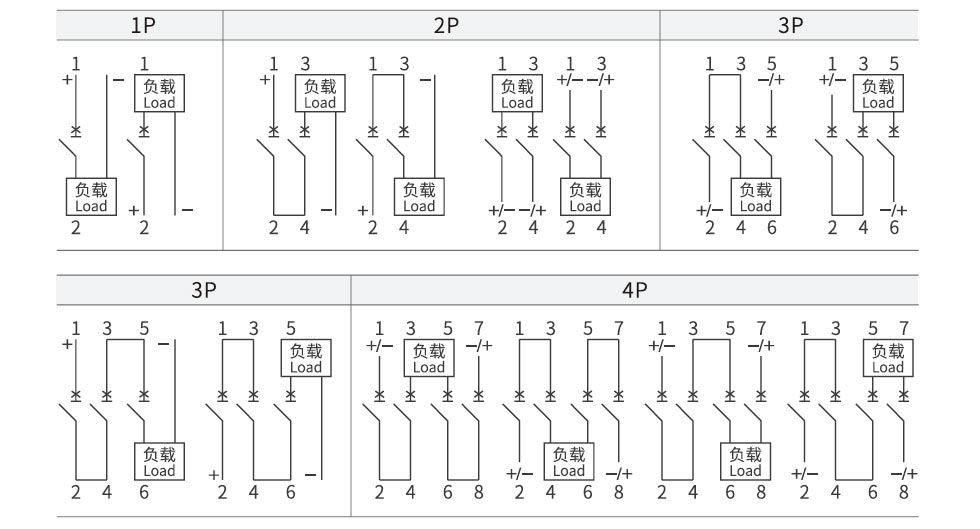

Schéma zapojení DC

High Voltage DC Miniature Circuit Breaker

Odlehčovací faktor

Tabulka faktorů snížení teploty

Teplota	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Koeficient jmenovitého provozního proudu	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Teplota	20℃	25℃	30℃	40℃	45℃	50℃	55 °C	60℃	65 °C	70℃
Koeficient jmenovitého provozního proudu	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabulka faktorů snížení nadmořské výšky

Nadmořská výška /m	2000	3000	4000	5000
Jmenovitý pracovní proudový koeficient	1	0.96	0.91	0.86
Koeficient jmenovitého pracovního napětí	1	1	1	1
Koeficient výdržného napětí jmenovitého výkonu	1	0.9	0.82	0.71
Jmenovitý koeficient výdržného napětí impulsu	1	0.9	0.82	0.71
Jmenovitá limitní kapacita zkratového segmentu a elektrická životnost Koeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabulka snižovacích faktorů pro instalaci MCBS vedle sebe

č. MCB	1	2~3	4~5	6~8	9~10
In≤25A Koeficient	1	0.96	0.9	0.8	0.7
Koeficient 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Příslušenství

Pomocné uvolňovací zařízení MX
Jmenovité řídicí napětí Us	DC:24~48V AC:110~230V
Maximální doba vypnutí	<10 ms
Odpor cívky	5Ω
Limitní proud	≥1,6A
Mechanický život	10 000krát
Elektrická životnost	4000krát
Kroutící moment zapojení	0,8N ·m
Možnost zapojení	1,0 mm² tvrdý drát
	1,0 mm² měkký drát s koncovými oky
Rozsah provozních teplot	-30℃~+70℃


Podmínky prostředí	Neměly by tam být žádné výbušné nebezpečné látky a žádné škodlivé plyny nebo vodivý prach, které mohou korodovat nebo poškodit izolaci
Montážní poloha	Na levou stranu jističe

Podmínky instalace	Montáž na standardní lištu DIN 35 mm

Pomocný kontakt OF
Kapacita přerušení kontaktu	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimální provozní napětí	5V


Minimální provozní proud	10 mA


Jmenovité izolační napětí	500V
Jmenovitý omezený zkratový proud Ik	1000A
Dohodnutý topný proud Ith	4A
Mechanický život	10 000krát
Elektrická životnost	4000krát
Kroutící moment zapojení	0,8N ·m
Možnost zapojení	1,0 mm²
Počet kontaktů	1 normálně otevřeno, 1 normálně zavřeno

Rozsah provozních teplot	-30℃~+70℃
Podmínky prostředí	Neměly by tam být žádné výbušné nebezpečné látky a žádné škodlivé plyny nebo vodivý prach, které mohou korodovat nebo poškodit izolaci

Montážní poloha	Na levou stranu jističe

Podmínky instalace	Montáž na standardní lištu DIN 35 mm
