Slučovač 600V 1000V DC+AC 1v1 výstup pro průmyslovou solární energii

Co je slučovač DC+AC a jak funguje?

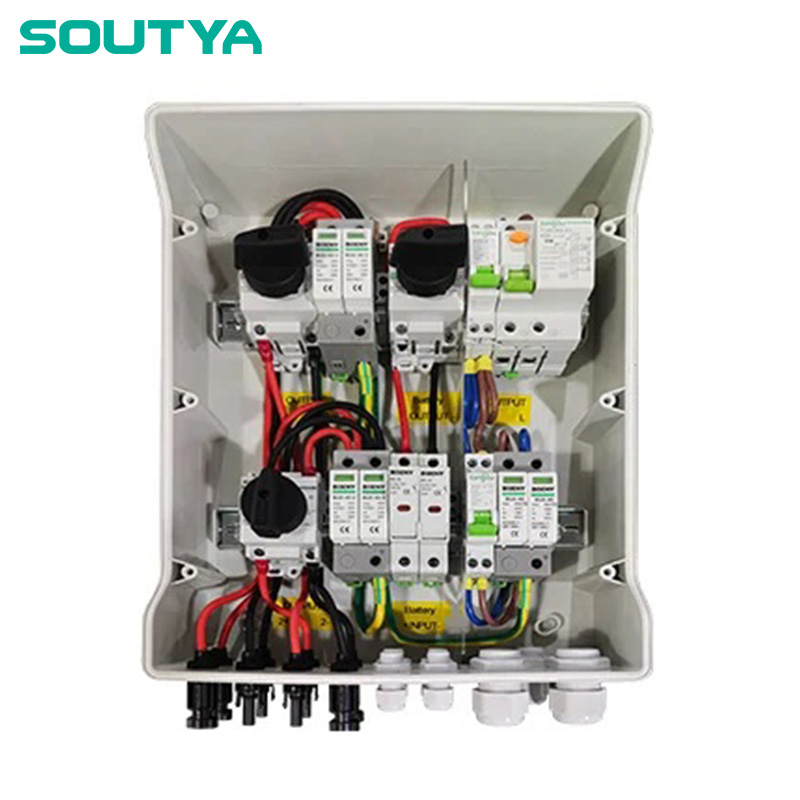

Slučovač DC+AC je kryt, který bezpečně sdružuje stejnosměrný proud (DC) z fotovoltaických panelů a střídavý proud (AC) ze střídačů nebo zátěží do jediného bodu připojení. Ve standardních FV systémech zvládají DC slučovací boxy stringy ze solárních polí, zatímco AC slučovací boxy kombinují výstupy ze střídačů. Soutya DC+AC Combiner Box 600V 1000V 1 In 1 Out Industrial Box slučuje tyto funkce do jedné jednotky, čímž snižuje složitost instalace a počet komponent pro komerční a průmyslová zařízení.

Uvnitř skříně jsou DC vstupy chráněny pojistkami nebo jističi, než jsou směrovány do měniče nebo regulátoru nabíjení, zatímco AC obvody procházejí stykači a přepěťovými ochrannými zařízeními. Integrovaný design minimalizuje kabeláž, zjednodušuje údržbu a podporuje systémová napětí až do 600 VDC a 1000 VAC, což pokrývá většinu středních až velkých solárních farem.

Proč používat průmyslový slučovač 600V 1000V 1v1?

Průmyslové fotovoltaické systémy vyžadují manipulaci s vysokým napětím a robustní ochranu. Konfigurace 1 v 1 slučovače Soutya DC+AC je ideální pro topologie s jedním řetězcem nebo jedním invertorem, kde je potřeba vyhrazený podavač. Namísto samostatných stejnosměrných a střídavých distribučních panelů snižuje jeden box náklady na kryt, práci a půdorys.

Mezi hlavní výhody patří:

• Prostorová efektivita: Jedna skříň nahrazuje dvě, což šetří cenný prostor v regálech v kontejnerových nebo střešních instalacích.
• Nižší náklady na instalaci: Méně kabelových vedení a spojovacích krabic snižuje náklady na materiál a práci.
• Zjednodušená údržba: Jediný bod izolace pro stranu DC i AC zlepšuje bezpečnost a řešení problémů.
• Zvýšená ochrana: Integrované svodiče přepětí a odpojovače splňují normu IEC 62548 pro návrh fotovoltaického pole a zajišťují spolehlivý provoz v poruchových podmínkách.

Pro projekty vyžadující vysokou spolehlivost a zkrácení prostojů poskytuje tento slučovací box od společnosti Soutya praktické řešení.

Které klíčové vlastnosti Soutya Combiner Box zvyšují spolehlivost?

Soutya staví DC+AC Combiner Box 600V 1000V 1 In 1 Out s průmyslovými komponenty a konstrukčními prvky, které odolají drsným prostředím:

• Odpojení vysokého napětí: Otočný spínač určený pro DC i AC zajišťuje bezpečnou izolaci během údržby.
• Přepěťová ochrana: Volitelná přepěťová ochrana typu 2 (SPD) podle IEC 61643-11 omezuje přechodná přepětí způsobená bleskem nebo spínacími událostmi.
• Kryt odolný proti povětrnostním vlivům: Krytí IP65 proti prachu a tryskající vodě, vhodné pro venkovní montáž.
• Teplotní odolnost: Určeno pro provoz od -25°C do +55°C, pokrývající většinu klimatických podmínek.
• Zmírnění obloukového zkratu: (Volitelné) Funkce AFCI podle UL 1699B pro stejnosměrné oblouky, i když není povinná pro všechny oblasti.

Díky těmto vlastnostem je box Soutya spolehlivou volbou pro průmyslové solární farmy, telekomunikační věže a vzdálené mikrosítě.

Jak vybrat správný slučovací box pro váš průmyslový solární projekt?

Výběr závisí na napětí systému, proudové kapacitě, požadavcích na ochranu a standardech shody. Postupujte takto:

1. Jmenovité napětí: Porovnejte stejnosměrné/střídavé napětí slučovače s maximálním systémovým napětím vašeho pole (např. 600 V DC nebo 1 000 V DC). Na straně AC se ujistěte, že pokrývá výstupní napětí střídače nebo síťové připojení.
2. Aktuální hodnocení: Výstupní box 1 v 1 zvládne až 32 A na vstup. Ujistěte se, že hodnota pojistky/jističe odpovídá zkratovému proudu vašeho stringu.
3. Ochranná zařízení: Specifikujte pojistky, jističe nebo stejnosměrné odpojovače podle IEC 60947-2. Pokud je riziko blesku vysoké, zahrňte SPD.
4. Typ krytu: Venkovní instalace vyžaduje minimálně IP65. Vnitřní prostory mohou používat boxy IP54.
5. Shoda s certifikátem: Ujistěte se, že produkt splňuje místní normy (IEC 62548, IEC 60364-7-712 nebo UL pro projekty v USA).

Pro jednořetězcové konfigurace v průmyslovém prostředí poskytuje slučovací box Soutya 600V 1000V 1v1 výstup jednoduché řešení vyhovující kódu.

Kladené otázky

Reference

[1] IEC 62548:2016. Fotovoltaická (FV) pole – Požadavky na návrh [S]. 2016.

[2] IEC 61643-11:2011. Nízkonapěťová přepěťová ochrana – Část 11: SPD připojená k nízkonapěťovým energetickým soustavám [S]. 2011.

[3] IEC 60364-7-712:2017. Elektrické instalace nízkého napětí – Část 7‑712: Požadavky na speciální instalace nebo umístění – Solární fotovoltaické (FV) napájecí systémy [S]. 2017.
